识别员工身份的类图和状态机图

Alan 2021-6-29 20:11

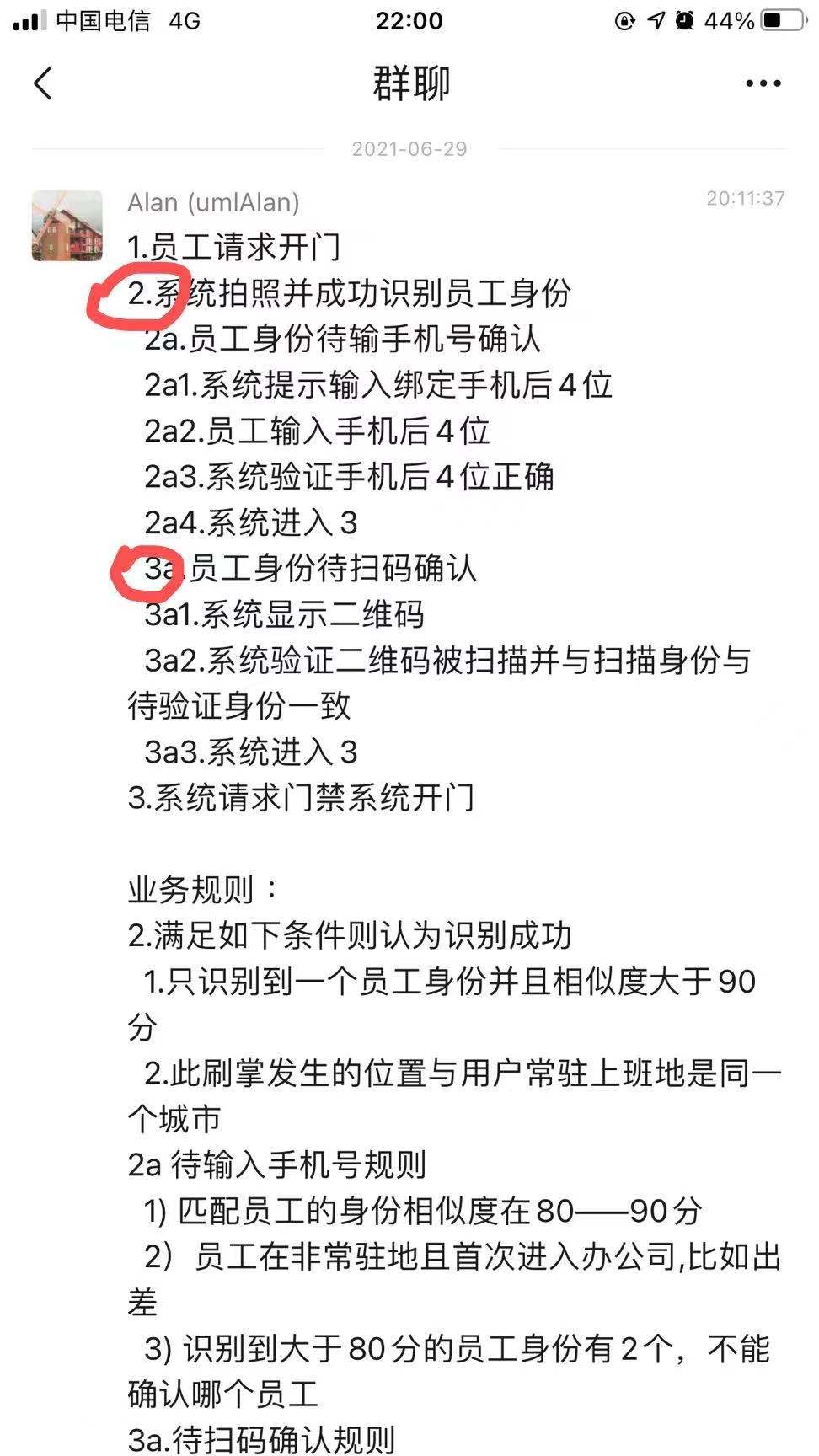

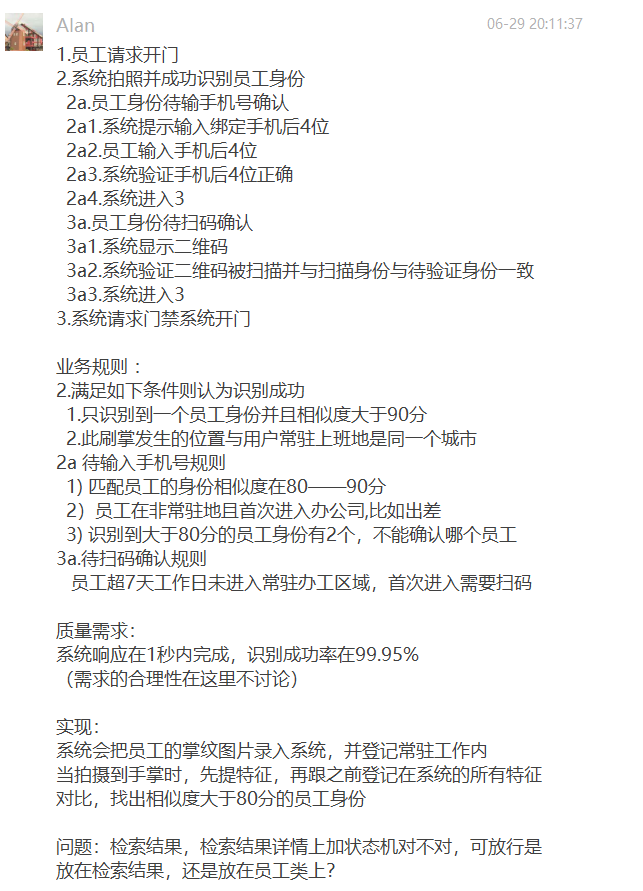

在这个问题卡住了,@UMLChina潘加宇  和各位同学帮忙看下

左耳东

2下面写3a?

Alan

是2b

Jeff

@Alan 如果是用例的话,我建议将2a和2b作为扩展条件来处理,写在主流程之外

Alan

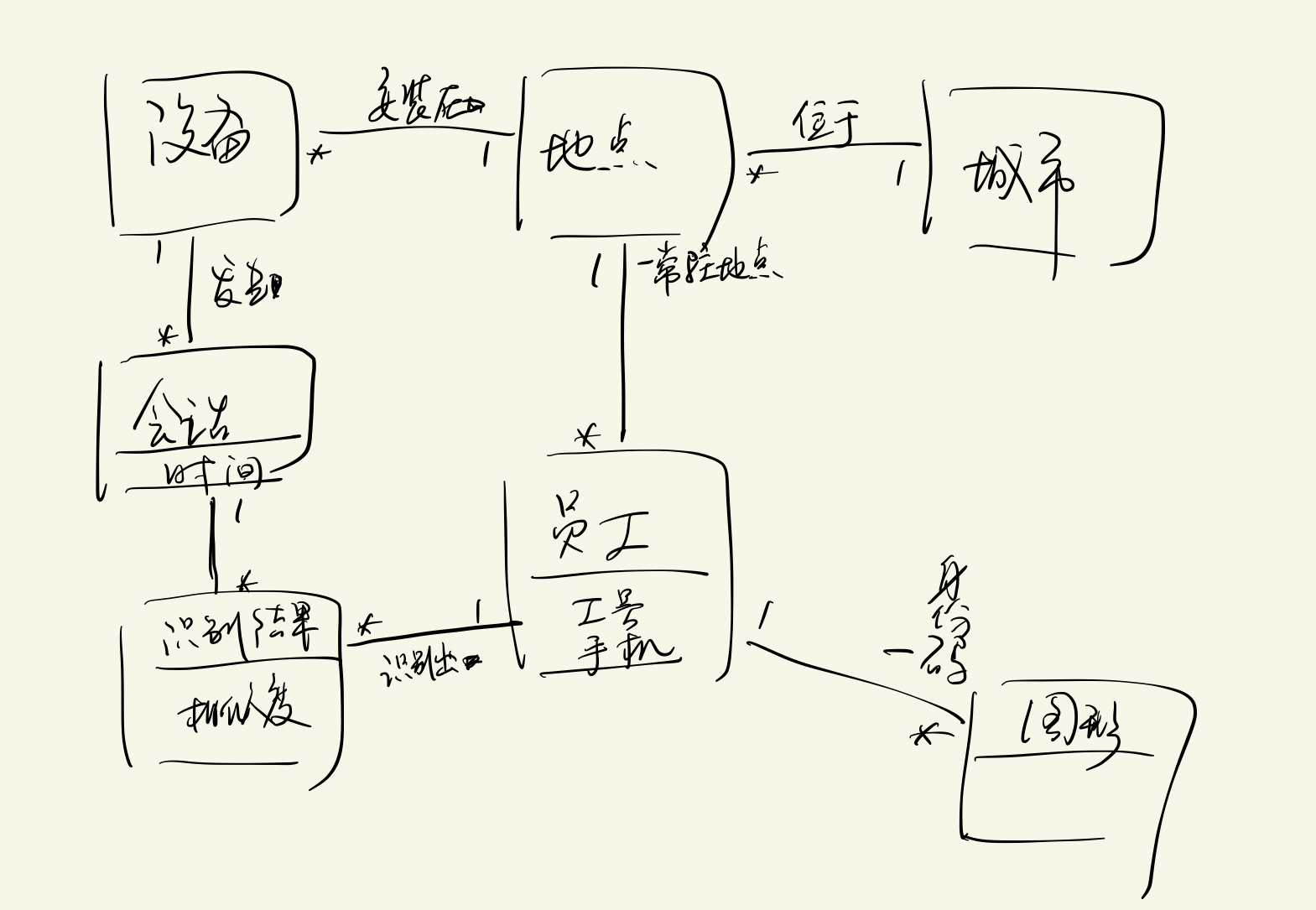

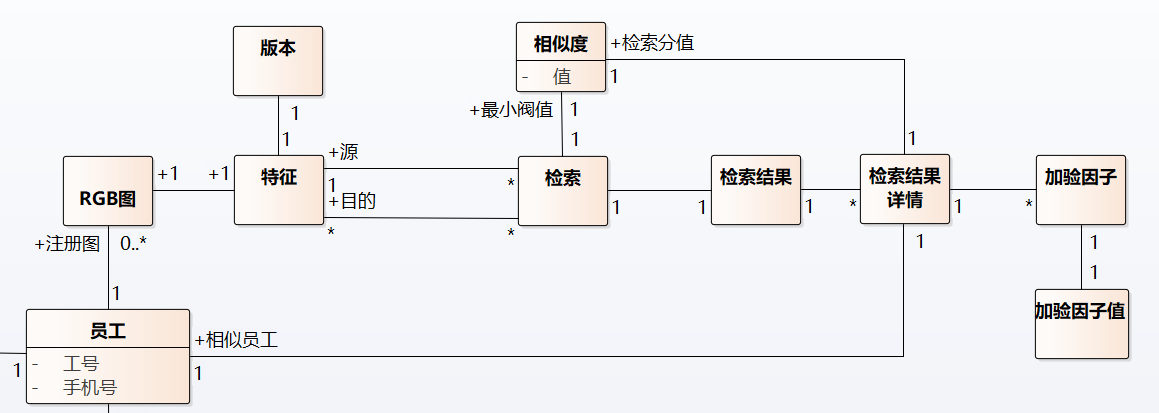

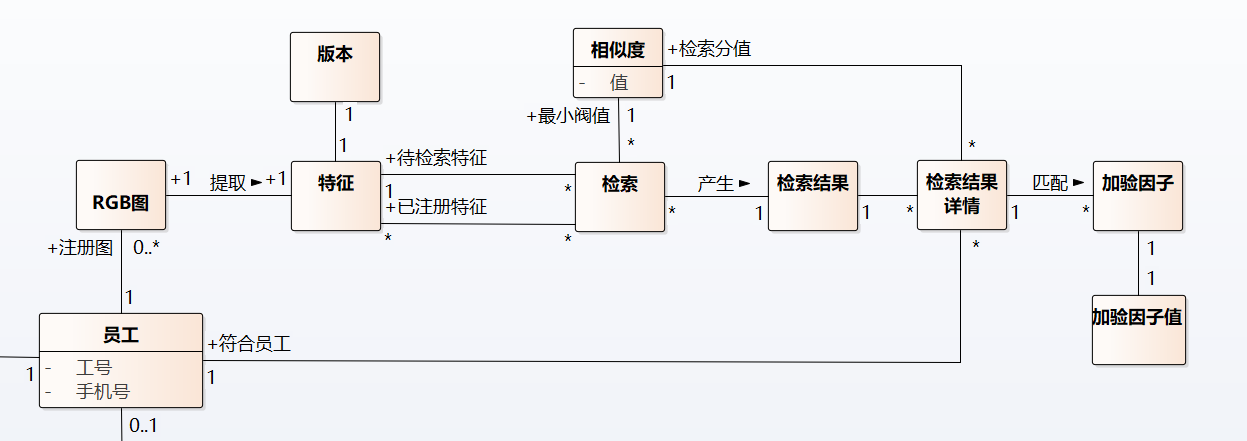

嗯,这个用例是说明下规则,主要是分析类图中问题,员工》检查结果详情的多重性错了,是*,相似度指向检查结果详情也是*,我重新整理下发出

修改后是这样

UMLChina潘加宇

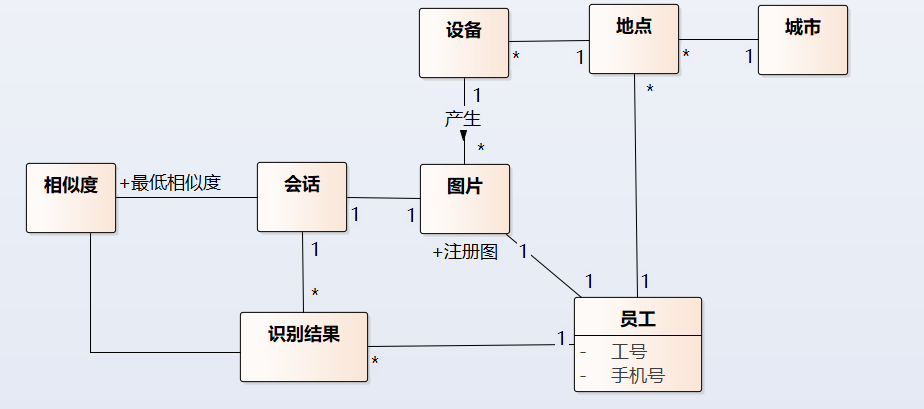

你画的类图跟需求对不上,像这样更合理

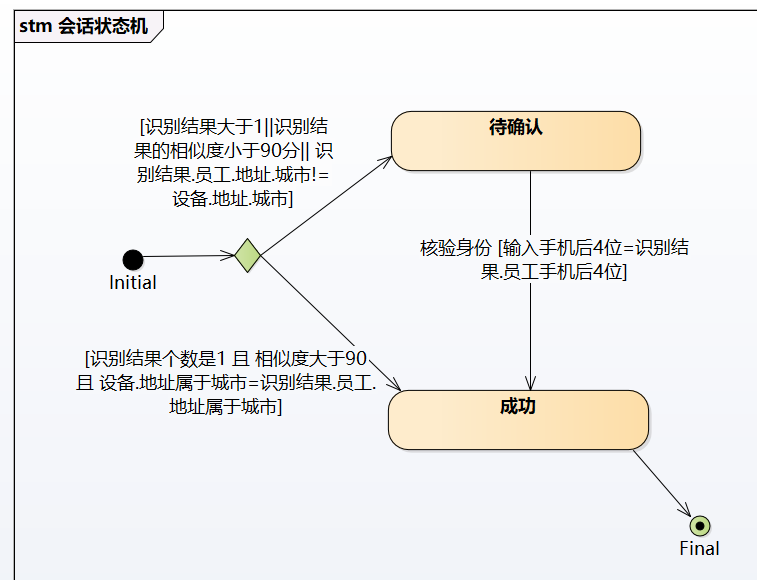

状态机是会话的状态机

图形相似的识别(不管是识别人、苍蝇还是印章)是另一个知识,和员工什么的没有必然关系,里面的逻辑不管是本团队负责的还是购买的,分开。

Alan

这个会话的意思是 设备识别掌纹的意思?

UMLChina潘加宇

可以这样理解,session

Alan

我原来按老师教授的彩色建模知识,识别的事件发生了,掌纹图片(2类) 参考进来,产生了识别结果 ,识别结果根据条件 判断是否允许放行,我在这个抽像级别上进行了建模,潘老板的抽像层次是更高一级。

UMLChina潘加宇

按我说的做做看吧。按我的类图,会话一次成功的条件:

1.只识别到一个员工身份并且相似度大于90分

2.此刷掌发生的位置与用户常驻上班地是同一个城市

算式你写写看写得出来不?

Alan

另一点知识指的是 设计工作流内容么?

UMLChina潘加宇

就是另一个领域或子领域的知识。

Alan

这个子领域需要单独再建模不?

UMLChina潘加宇

认真看我的回答

Alan

我按老师的图来画类图,序列图 和状态机图看看

UMLChina潘加宇

序列图不用画了吧,难点不在这里

Alan

这里的设备上发生识别,其实识别可能是发生在云端,所以设备这里指的系统的是意思,但这样表达是否符合?

UMLChina潘加宇

认真看我的回答

Alan

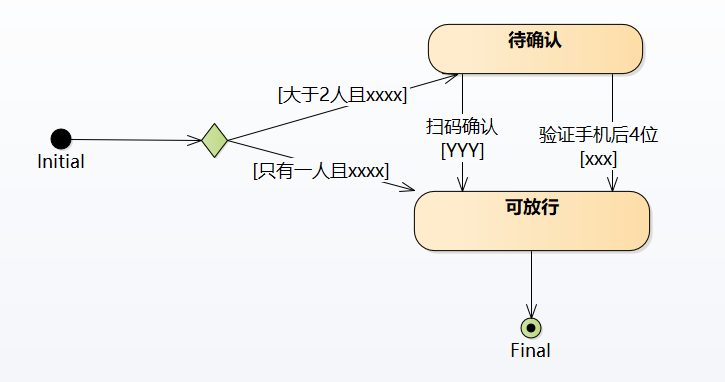

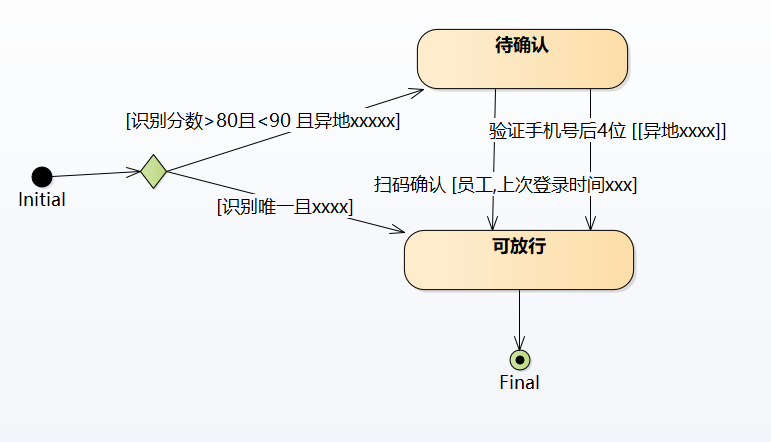

UMLChina潘加宇

状态机图上扫码怎么没有了,只有手机?

好好再把规则理一理。例如相似度>90,又不是常驻地点,该怎么处理;80-90,是常驻地点怎么处理等等,没说清楚

Alan

嗯嗯,感谢老师,系统的复杂性就在规则 这里

还有,如果系统要记住是哪个图片识别的结果,调整成这样可否?

UMLChina潘加宇

通过会话串起来即可。不能说图片是员工的图片,只能说是这一次识别会话中采集的图片,拍的可能是大肉包子,但识别结果可能是岳云鹏。
