重复登录时后一个把前一个挤下去的状态图


UML菜鸟(122***922) 2018-05-30 22:39:44
请问下,用户登录,注销,还有重复登录时后一个把前一个挤下去,这个如何画状态图来说明呢?
UML菜鸟(122***922) 2018-05-30 22:40:14
用户最开始是未登录状态,然后可以通过登录,变为已登录状态。
用户可以通过注销操作,从已登录状态变为未登录状态
同时长时间未操作,也可以从登录状态变为未登录状态
UML菜鸟(122***922) 2018-05-30 22:43:28

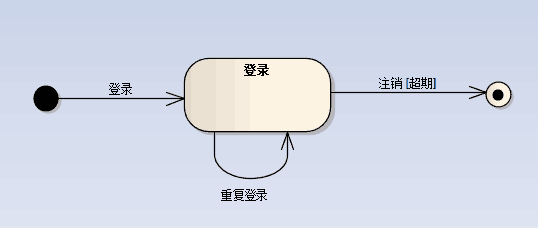

这样?
UML菜鸟(122***922) 2018-05-30 22:44:57

潘加宇(1493943028) 2018-06-05 14:12:16

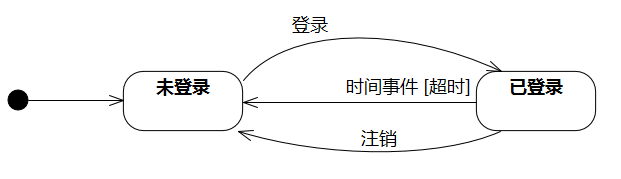

你问题讲清楚了,图怎么画出来和你说的不一样嘛,如下:


UML菜鸟(122***922) 2018-06-05 14:13:13
主要是之前对被 挤下来不清楚
比如甲登录了账户A,乙后面也登录了账户A,要实现的效果是后面登录的将前面登录的挤下来
UML菜鸟(122***922) 2018-06-05 14:14:20
不知道该如何描述这一状态变化
潘加宇(1493943028) 2018-06-06 09:16:40

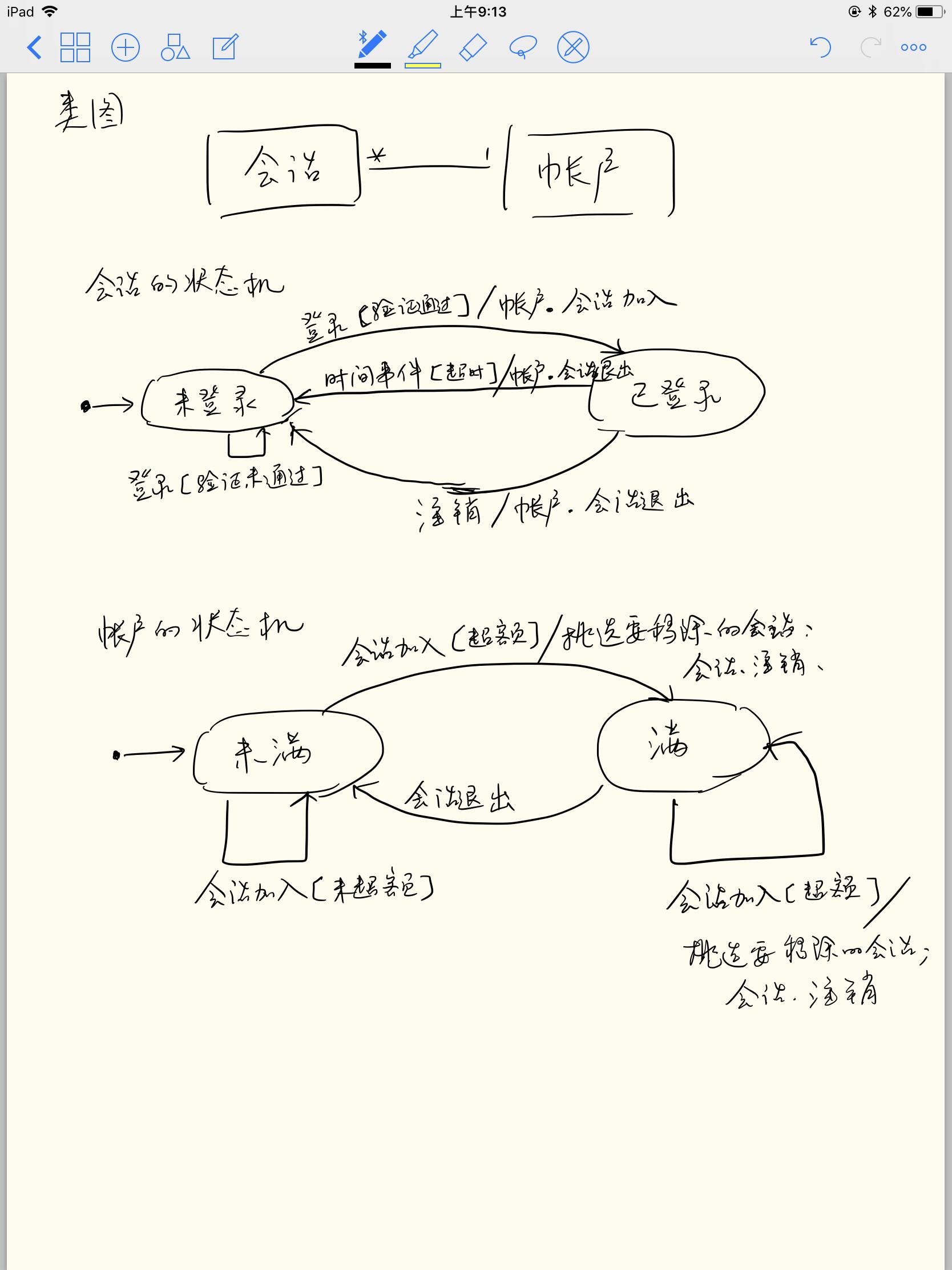

参见此图
需要两个类的互动

UML菜鸟(122***922) 09:20:09
要的
你这个图画出了实质
真的是两个概念
UML菜鸟(122***922) 09:20:49
如果会话的数量设置为1,就满足我的要表达的效果了
潘加宇(1493943028) 09:21:14
这个图也不一定对,你自己看着画画改改吧

UML菜鸟(122***922) 09:22:29
嗯,其实也可以看成多线程操作共有资源,只不过不是锁定,而是后入抢占方式
主要是一直在一个图中思考,解决不了问题,现在资源和抢占分离后,思路一下清楚了
