EA中建CDM图选哪个模板


莫生人☆(12****05) 16:32:23
请问EA中建CDM图选哪个模板?
莫生人☆(12****05) 16:33:18

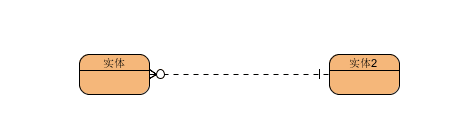

可以画出类似这样的图

UMLChina9(1493943028) 19:20:06
CDM(概念数据模型)就是ER图。
在EA中画类图,设好关联多重性。右击类图空白处,选properties,在Connectors页签把类图的连接线的风格设置为Information Engineering

UMLChina9(1493943028) 19:20:20

UMLChina9(1493943028) 19:21:10
没有必要再画CDM、LDM这些东西了,画类图即可。

莫生人☆(12****05) 19:25:45
tks
