在EA里面建立Data Model,两个表建立外键关系,以下两种图的外键连接线不同

陈浩(66***96) 17:52:08

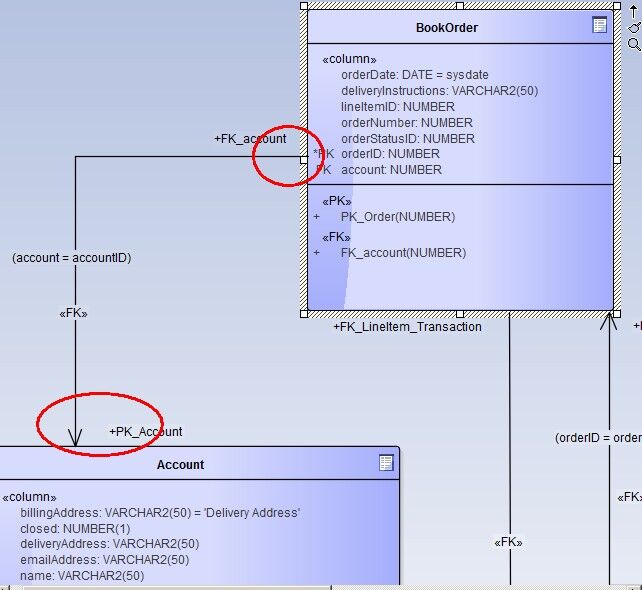

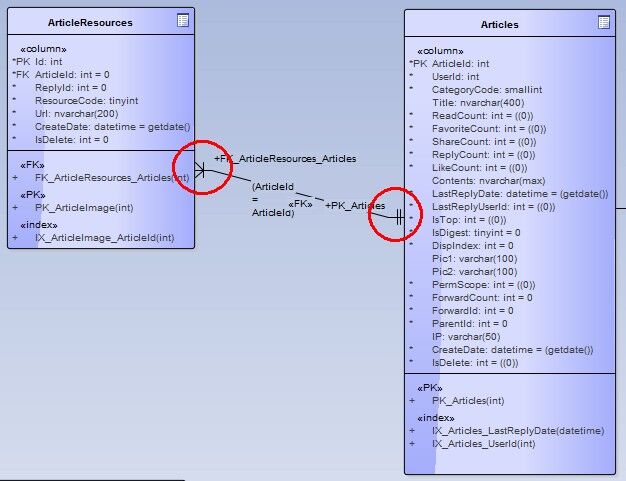

各位大侠咨询个问题,我在EA里面建立Data Model,两个表建立外键关系,以下两种图的外键连接线不同,是什么道理

陈浩(66***96) 17:52:15


陈浩(66***96) 17:52:52


UMLChina潘加宇

意思一样。

第一个是信息建模法的"鸦脚"表示法,有脚那边多重性是多。第二个是正常的UML表示法。

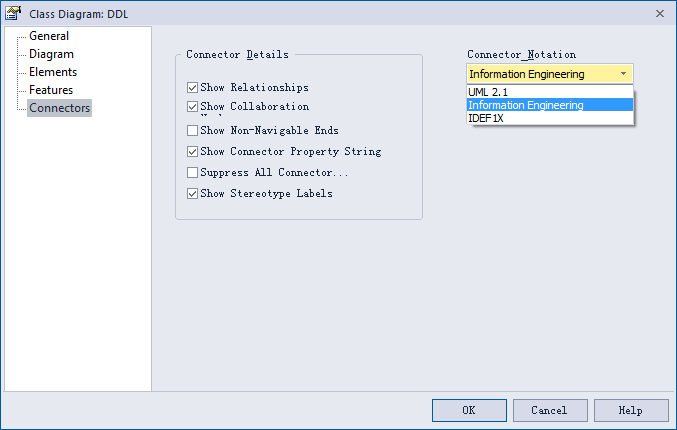

可以右击图的空白处,Properties | Connectors,选择不同的表示效果。
