采购员查找急需购买的货品


乡情(382***38) 2015/2/28 16:28:43

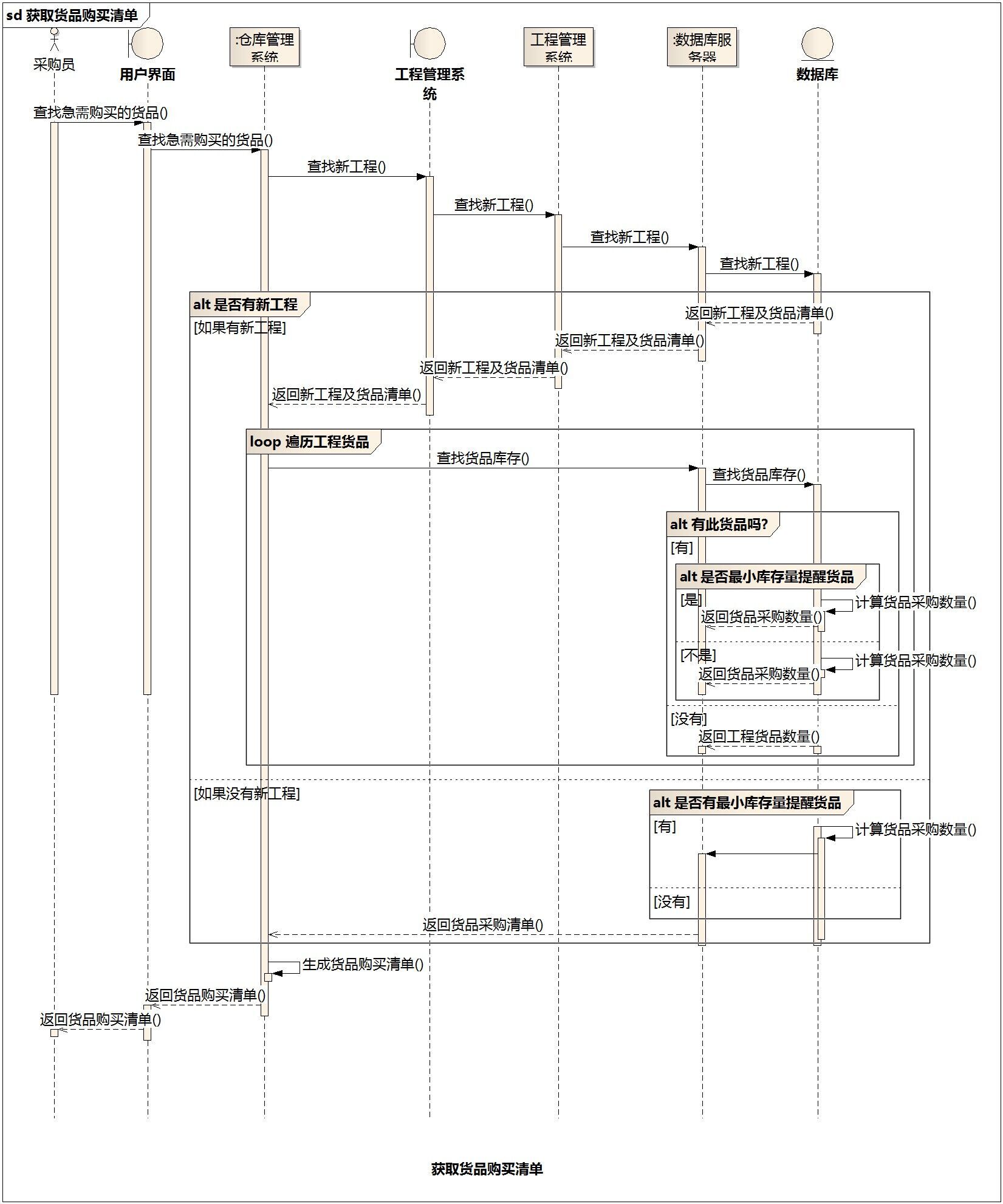

请教高手,我如下序列图:获取货品购买清单
不知对否?请指正。

潘加宇(3504847) 9:31:29
如果你要画的是业务序列图,那么最小颗粒应该是系统,"用户界面"、"数据库服务器"、"数据库"是不出现的。电脑系统的图标应该是业务实体,采购员很可能是业务工人。而且要画出前因后果,采购员为什么突然要跑到电脑前面"查找货品"呢,电脑系统提供"查找货品"的服务对于组织的价值来说有什么意义?
如果你要画的是分析序列图,出现在生命线上的应该是待开发系统中各个类的名字。
潘加宇(3504847) 9:32:03
搞清楚以上问题,再来管细节问题
潘加宇(3504847) 9:35:29
先挑一个环节做好,不要什么都画,什么都写

乡情(382***38) 9:36:53
请教老师,我要先画什么再画什么呢?
乡情(382***38) 9:38:03
老师,我想画分析序列图
潘加宇(3504847) 9:38:33
都可以。
如果没有什么最急的改进点,就按照书上的一点点改。
潘加宇(3504847) 9:39:18
那就好好看课上幻灯片和课上模型的分析类图、分析序列图部分,照着画

乡情(38****38) 9:31:48
各位早上好!今天这个年也过完了。

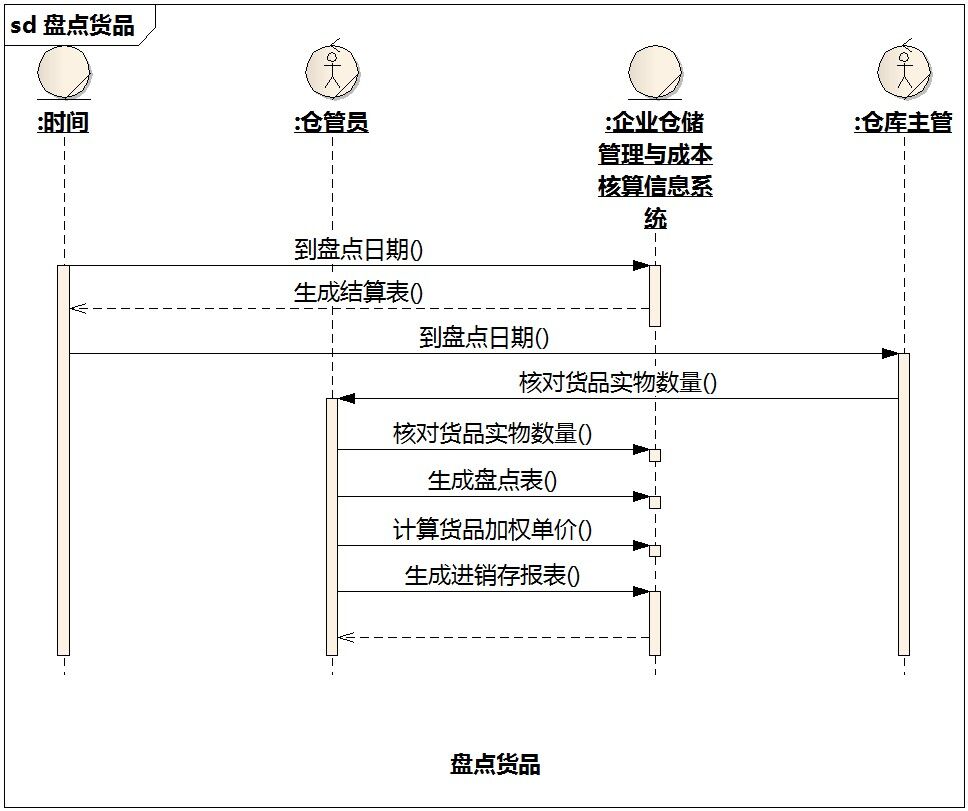

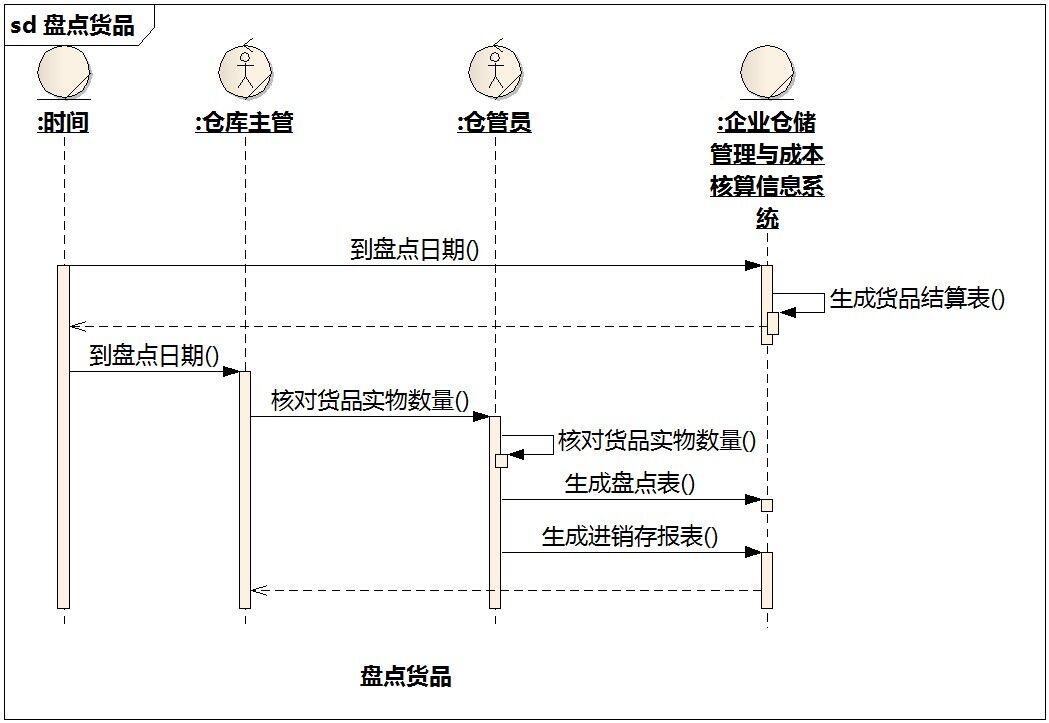

过年期间我画了几个图,大家都觉得我画得不好,潘老师也觉得我没学好,所以,这几天我认真的读书,再画了,现在放在这里,让高手抽空帮看下,指点下,如何?谢谢!
乡情(38****38) 9:32:17

乡情(38****38) 9:32:34

乡情(38****38) 9:32:48

/sun(200***77) 9:49:01

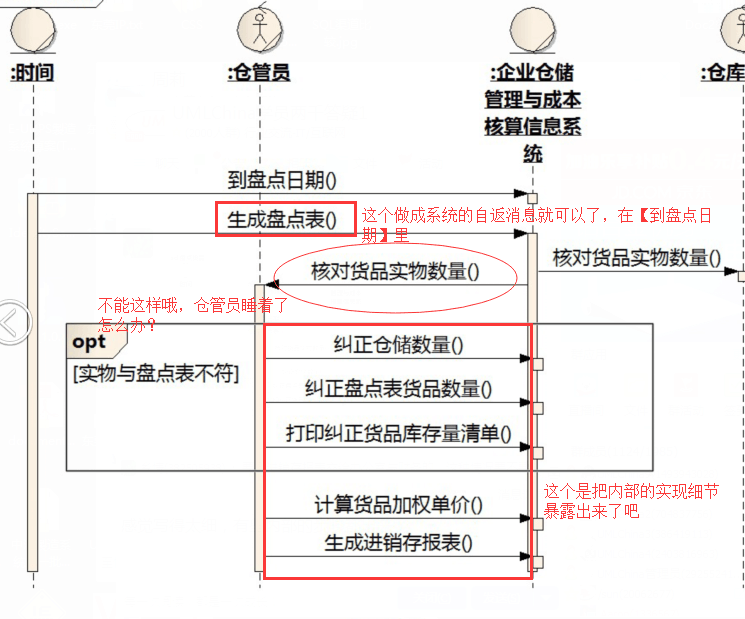

感觉写得太细,有些内部的步骤都出来了

乡情(38****38) 9:53:11
意思是:1、到了盘点日期,系统给日期自动返回一个盘点报表?
2、核对货品实物数量不能返回仓管员?是这样的,我们是一到了盘点日期,办公室会派专人到仓库,跟仓管员一起核对实物数量,然后仓管员把实物数量与自动生成的盘点表对,不符,就要修改。
/sun(200***77) 9:56:44
1、到了盘点日期,系统给日期自动返回一个盘点报表?
----到盘点日期,系统应该是做一个结算吧,后面仓管员再来查看的,是吧?!
2、核对货品实物数量不能返回仓管员?是这样的,我们是一到了盘点日期,办公室会派专人到仓库,跟仓管员一起核对实物数量,然后仓管员把实物数量与自动生成的盘点表对,不符,就要修改。
-----这样的话,应该是办公室专员请求仓管员核对盘点表
乡情(38****38) 9:57:16
是那样的。
/sun(200***77) 9:57:20
或者是办公室什么人请求仓管员盘点
乡情(38****38) 9:58:33
是:办公室专员到仓库,与仓管员一起检查货品实物数量。
/sun(200***77) 9:58:55
然后仓管员才有其他动作及与系统交互
乡情(38****38) 9:59:09
或者说:办公室专员监督仓管员检查。
乡情(38****38) 9:59:14
是的。
乡情(38****38) 10:03:49

乡情(38****38) 10:05:00

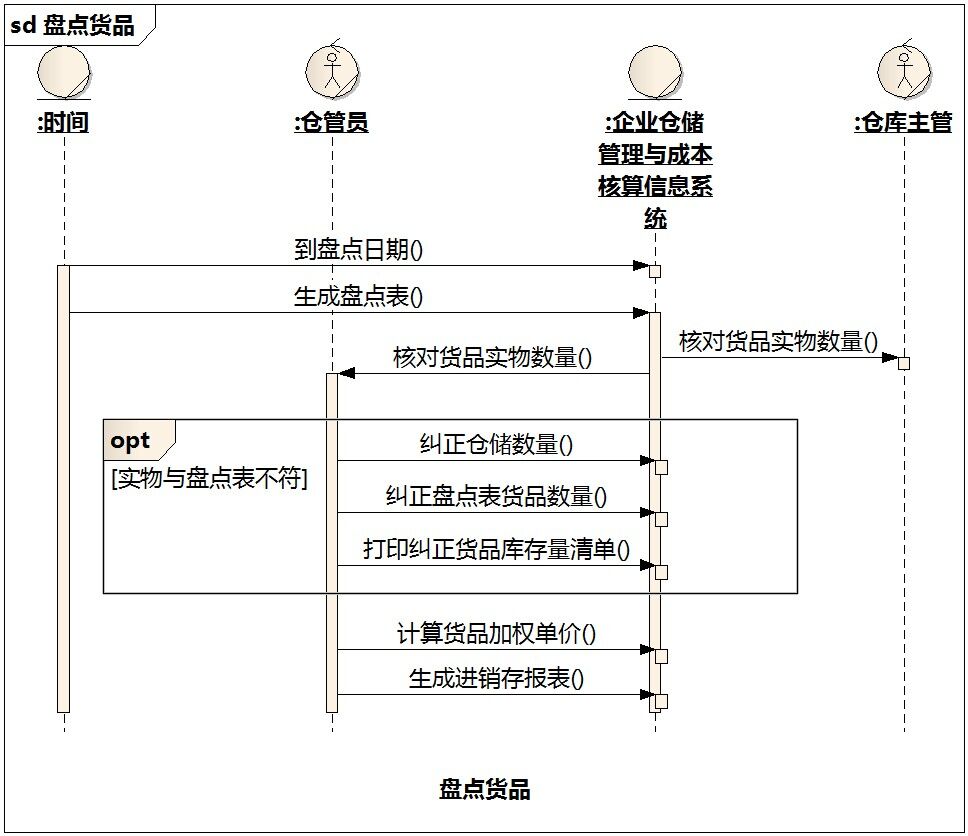

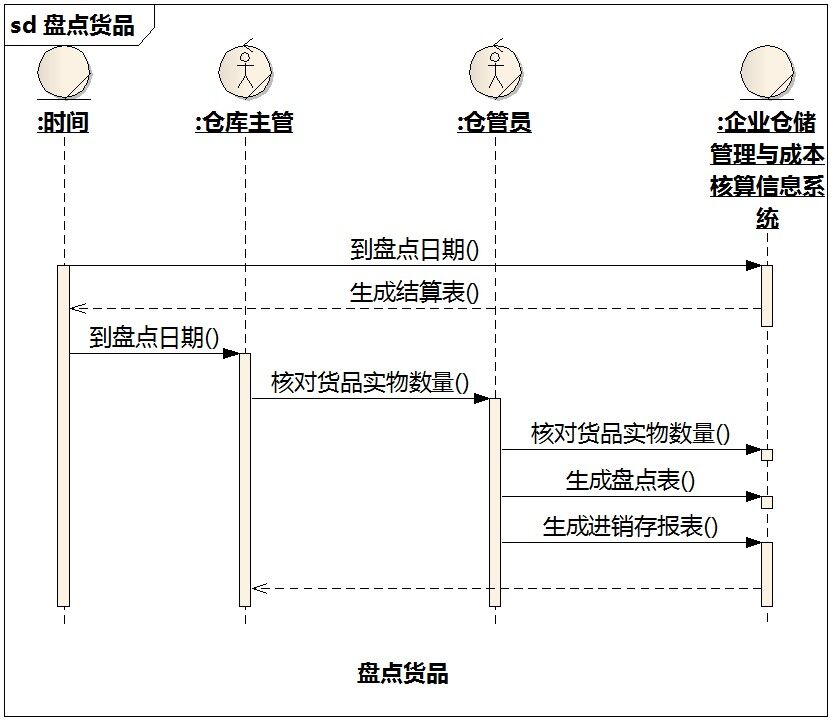

我觉得(200***77)说得有道理,再改了。不知这样行不?
乡情(38****38) 10:13:39

/sun(200***77) 10:28:20
这样不行哈,时间不会要这个东西吧,是系统自己做了就是。
/sun(200***77) 10:28:52
下面核对实物数量是仓管员的事,系统可做不到哈
乡情(38****38) 10:29:11
好的
乡情(38****38) 10:34:24

/sun(200***77) 11:10:01
都还在研究中的,多讨论,可以一起进步,潘老师的方法很好,看哪天能用得比较顺
北京-高原(47***59) 12:48:55

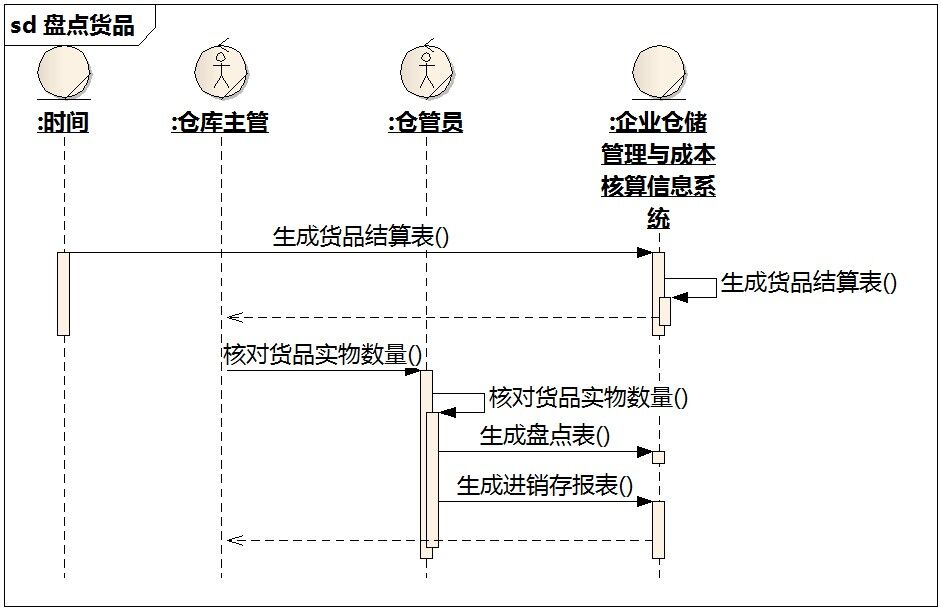

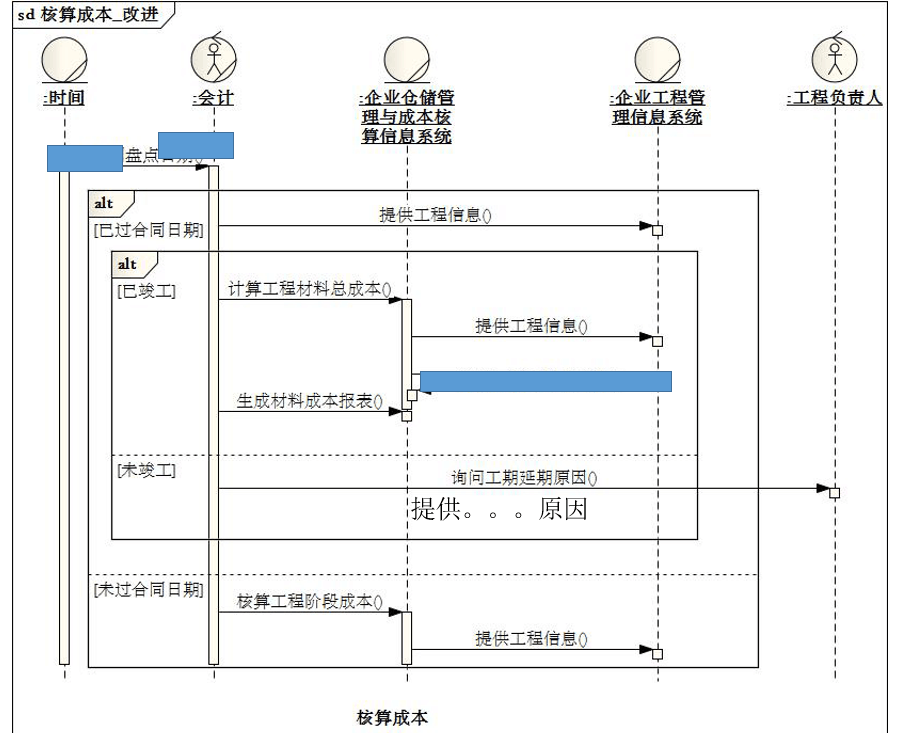

@乡情: 序列图中A—>B消息是让B干什么,"到盘点日期"消息应画到"时间"对象上,作为触发条件。指向核算信息系统的消息文字可改为"生成计算表",下面的"核对数量"也有同样问题
乡情(38****38) 16:28:30

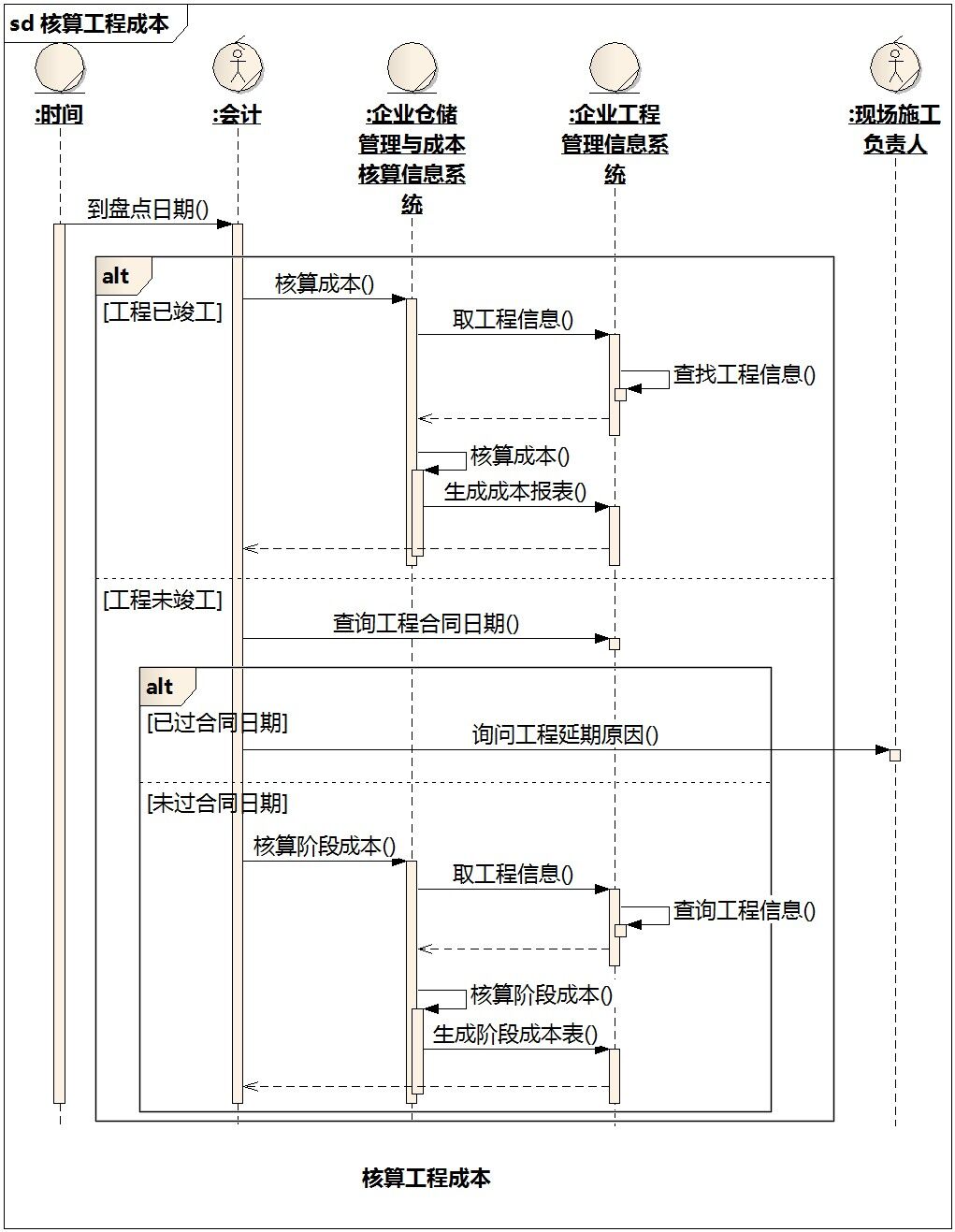

"到盘点日期"消息应画到"时间"对象上,作为触发条件,我想请教:起点在哪里?盘点货品那个序列图中有"到盘点日期",核算工程成本那里也有"到盘点日期",我想问下是指的哪个?是盘点货品那里吗?我现在有点迷糊。
乡情(38****38) 16:30:03

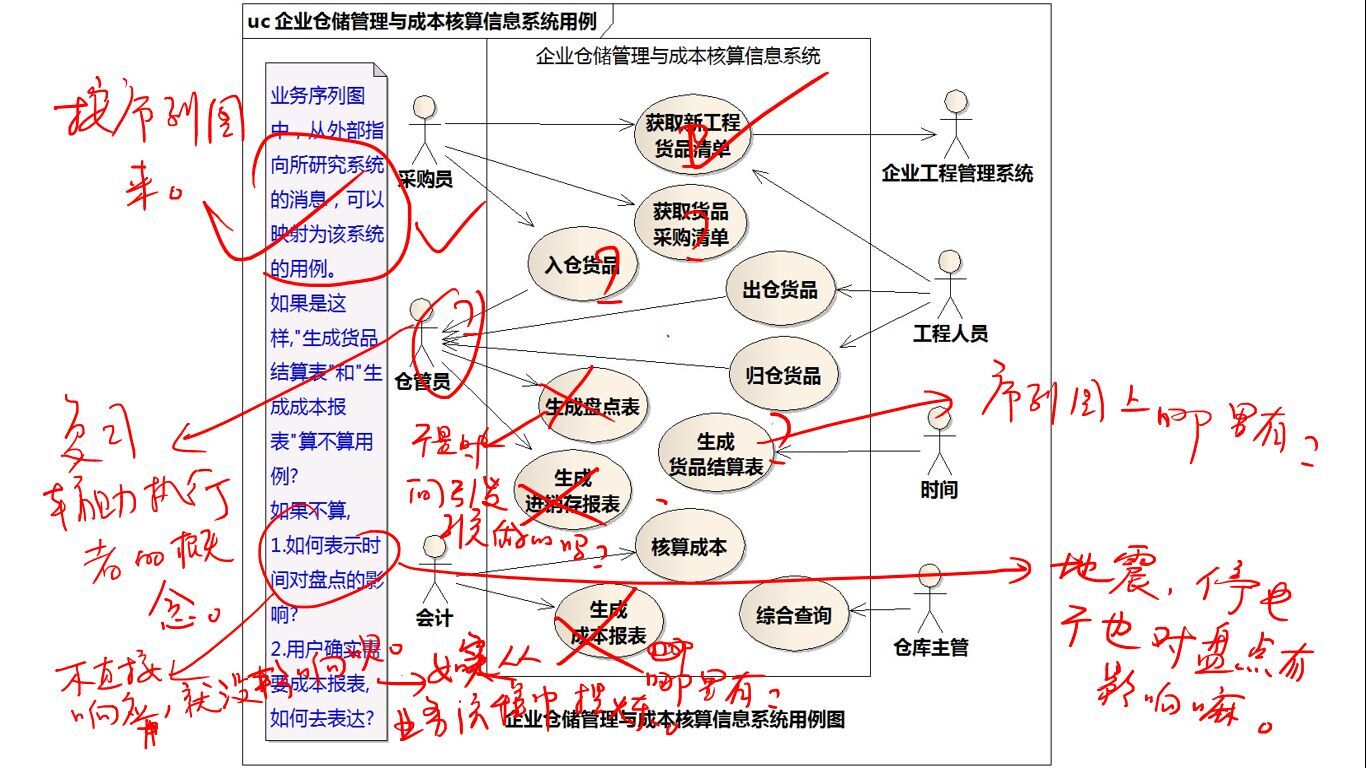

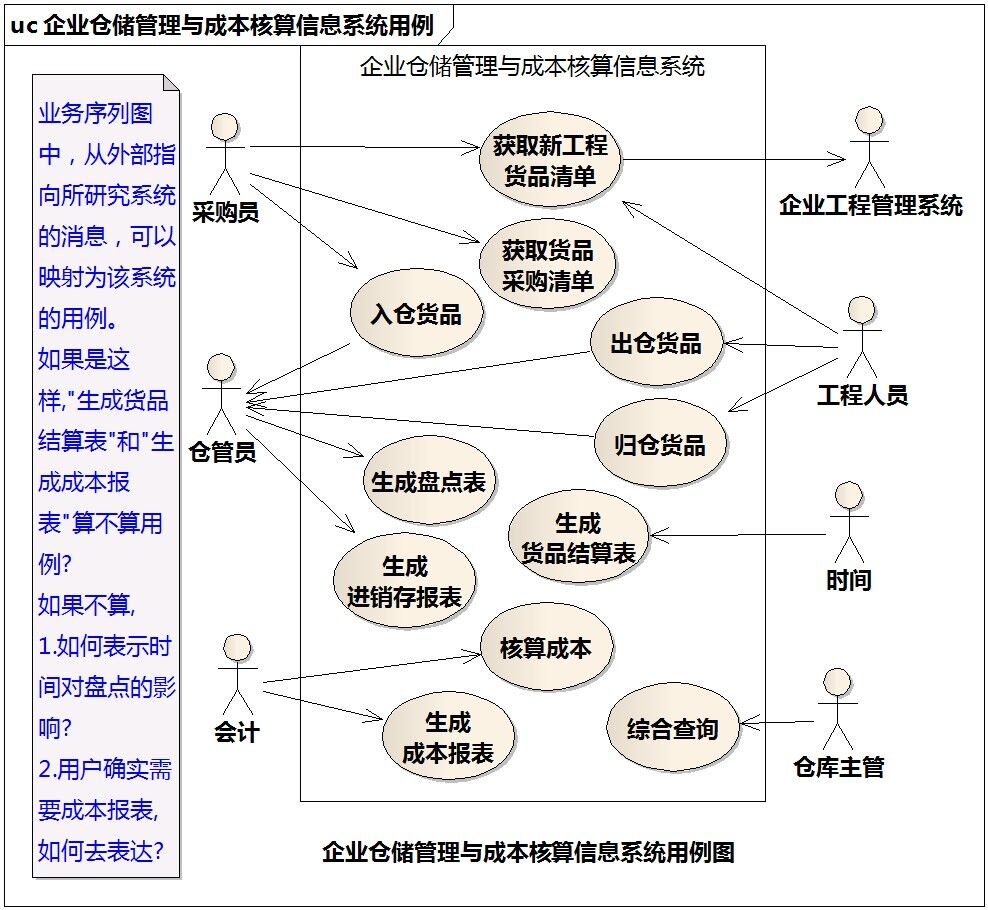

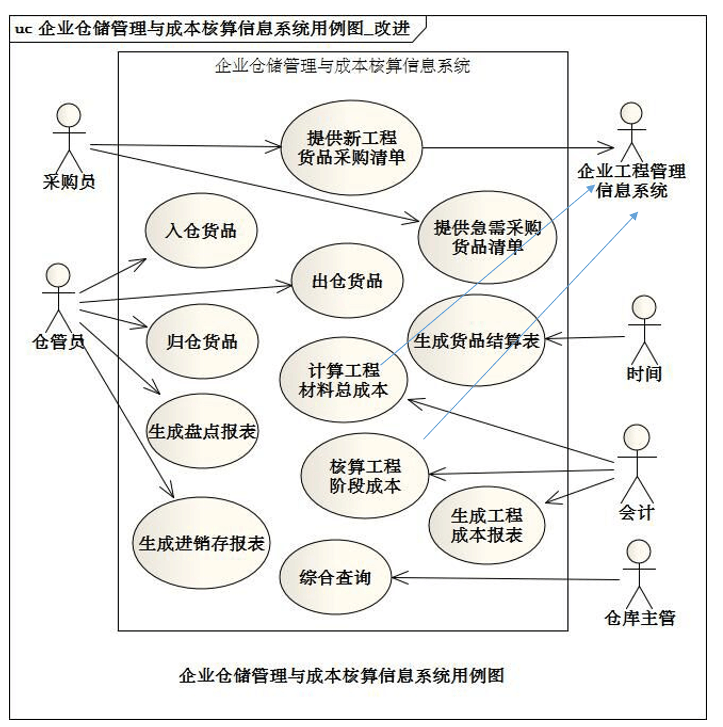

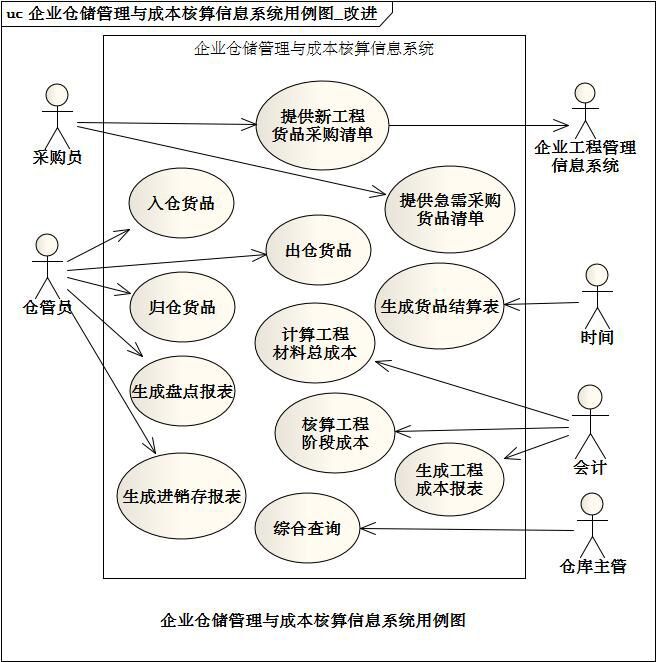

我还画了一个系统用例图,如下,还有些疑问,都写在图上了。

竖着走的大螃蟹(80513880) 16:34:28
对盘点的影响相当于一个定时器吧?应该不算是个用例?
乡情(38****38) 16:34:41
是的
乡情(38****38) 16:35:43
到时间了系统会自动生成一个盘点表,但数量是否对,那要仓管员去核实了。
乡情(38****38) 16:36:13
如果对,不用管,那个表作为盘点表;如果不对,则要修改。
乡情(38****38) 16:36:31
并打印修改数量和原因。

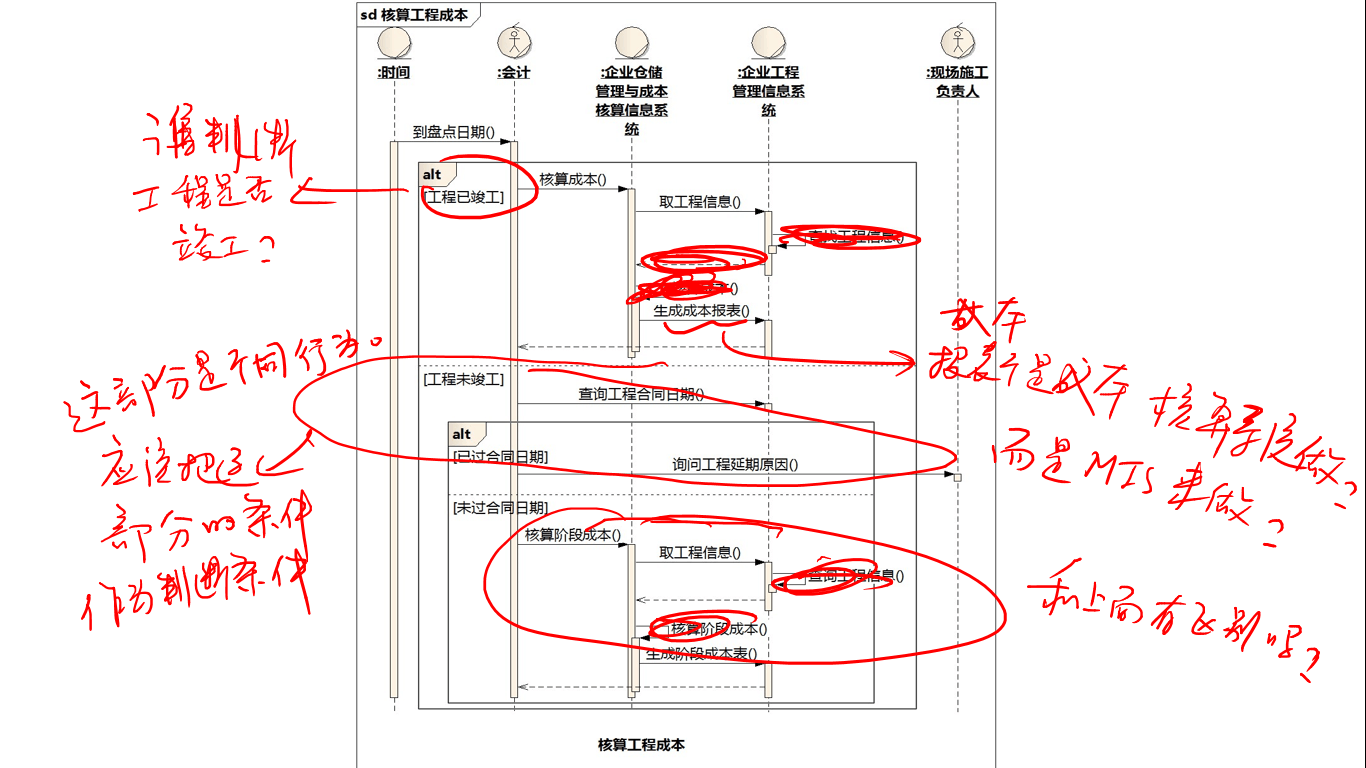

潘加宇(3504847) 19:43:20

潘加宇(3504847) 19:43:36

潘加宇(3504847) 19:43:55

潘加宇(3504847) 19:44:28

乡情(38****38) 17:14:13
又快到下班时间了,真快!

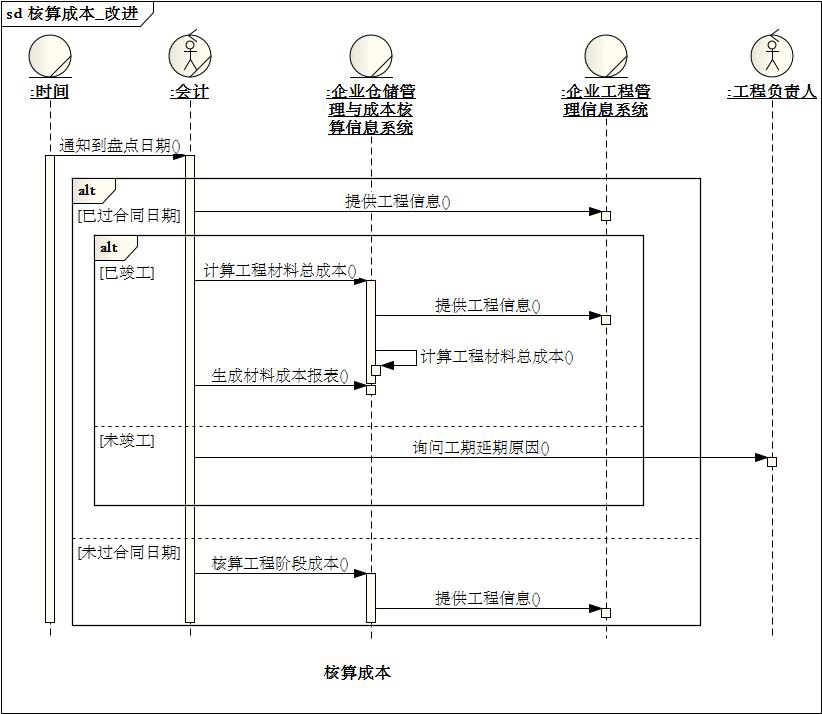

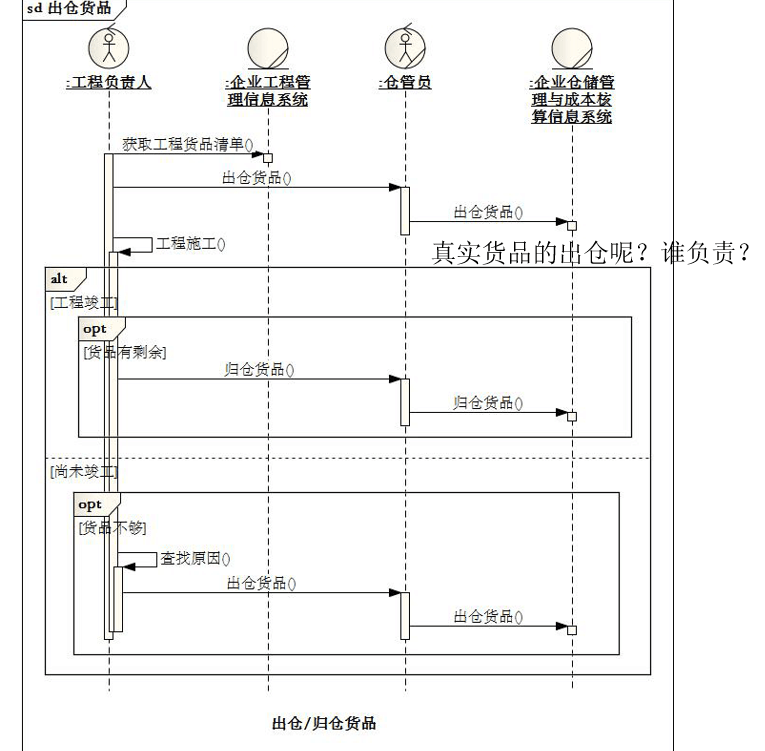

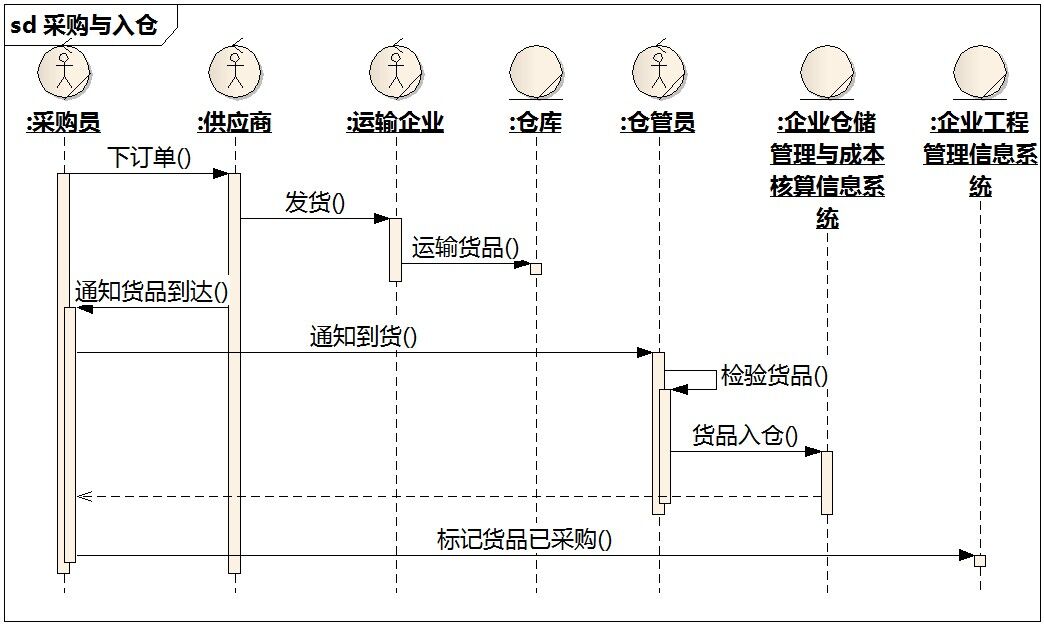

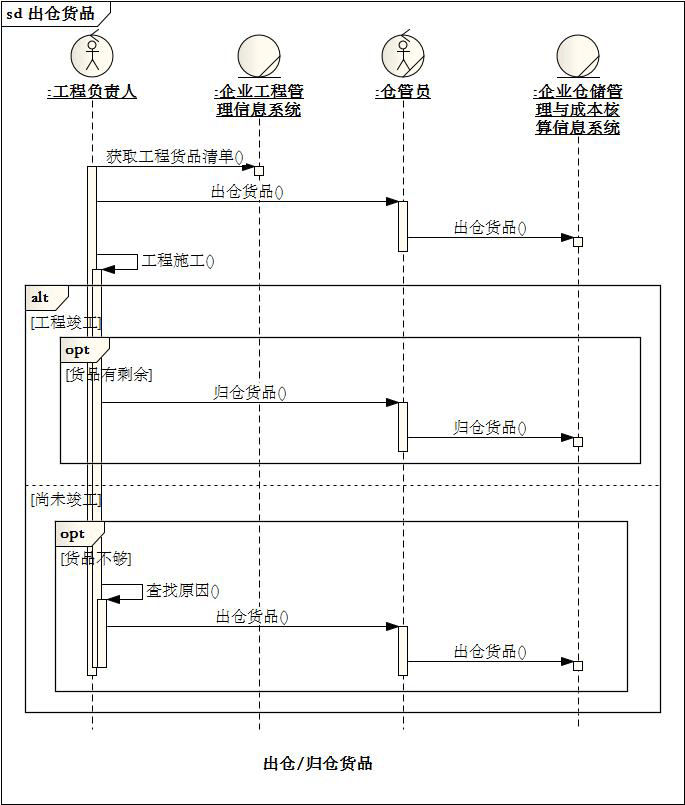

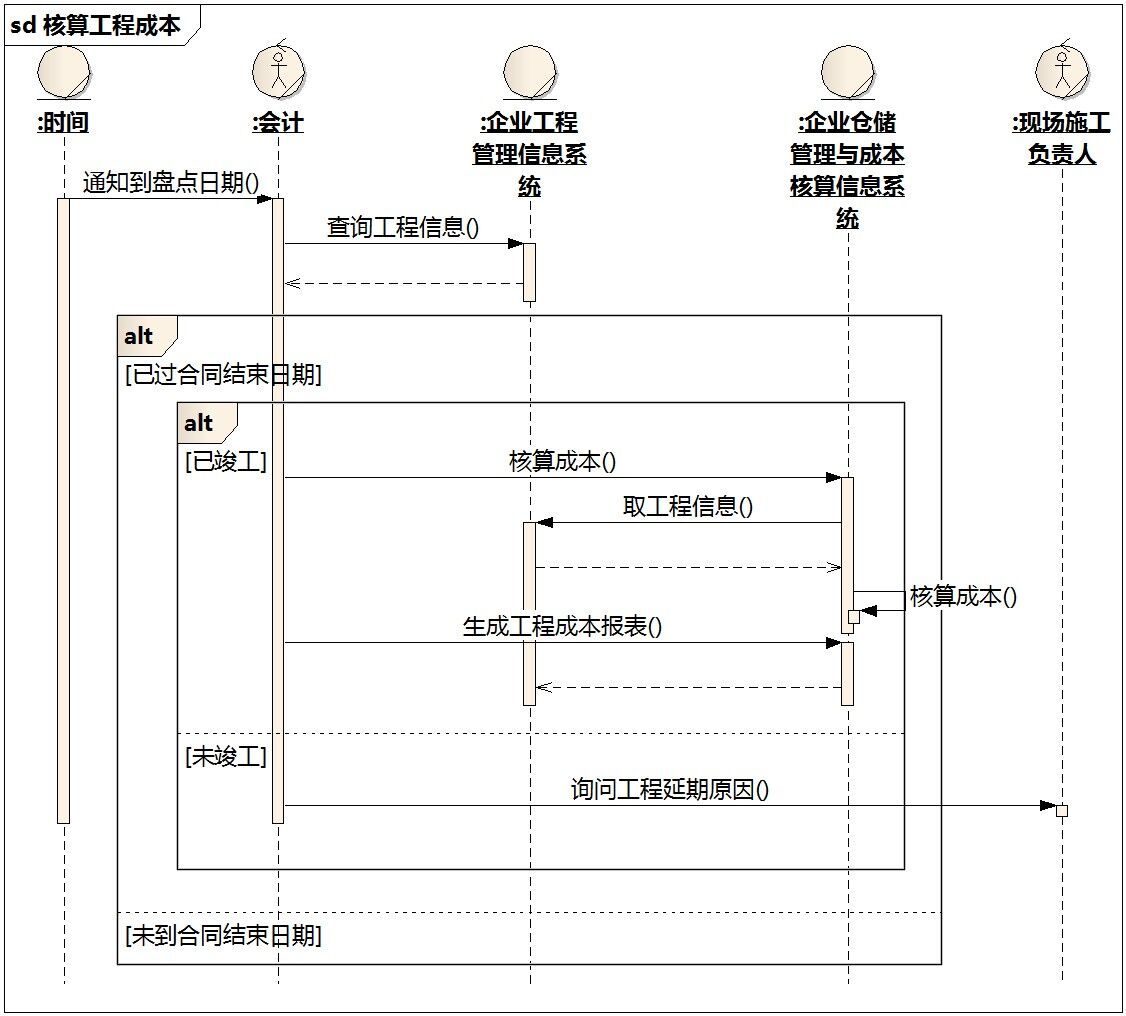

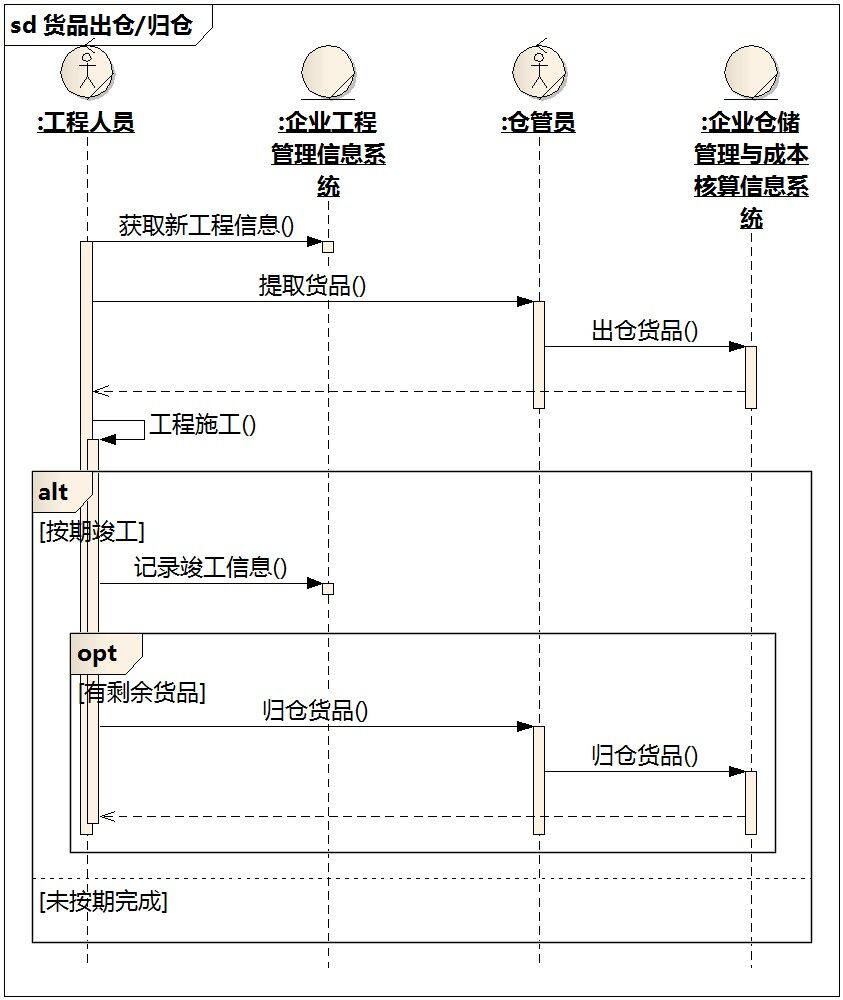

各位高手,这两天我又再次重画了企业仓储管理与成本核算信息系统的业务序列图,现在发到这里,希望有高手再指点迷津,谢谢!

乡情(38****38) 17:14:25

乡情(38****38) 17:14:38

乡情(38****38) 17:14:49

乡情(38****38) 17:15:04

/sun(200***77) 17:24:00
这种返回不用画的

UMLChina5(2925524189) 19:45:18

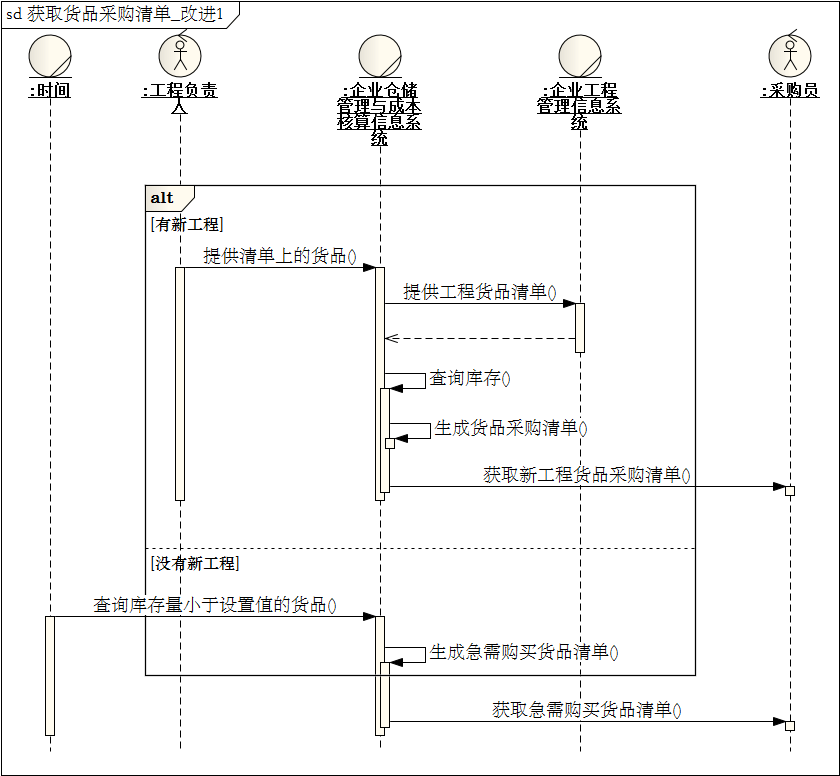

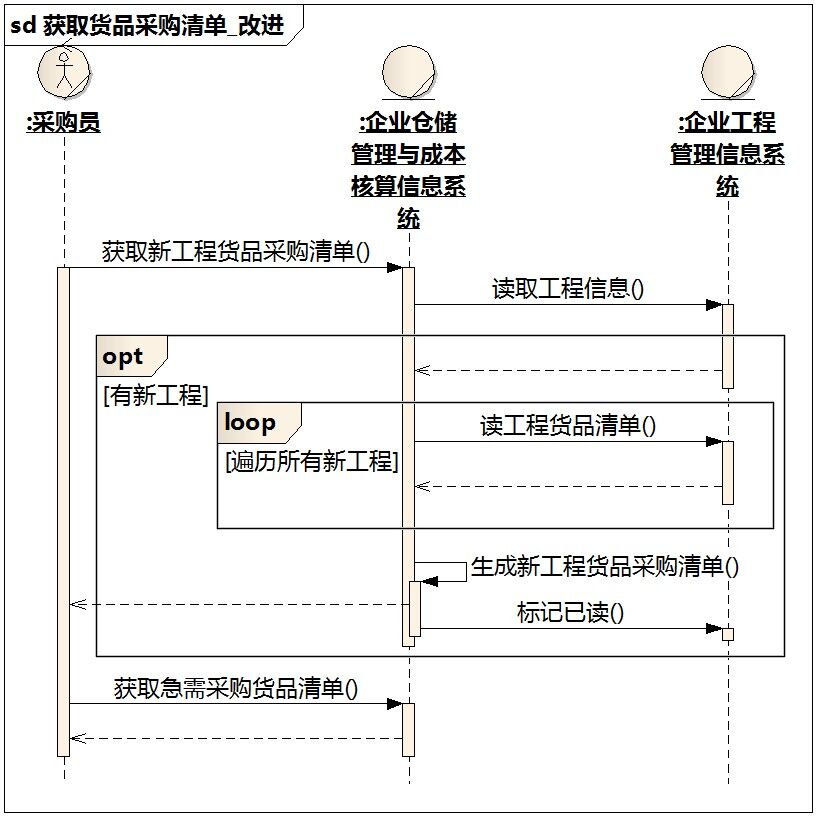

把前面来龙去脉画清楚,采购员为什么突然要到"仓储成本系统"来获取采购清单
"读工程货品清单"改成"提供工程货品清单",另外,为什么和"标记已读"分开两次请求
这个是现状还是想象中改进后的情况?应该先画现状,基于现状来改进。很多时候现状没有那么糟糕,人们会采用各种小技巧来高效完成工作,这些小技巧很可能就值得我们的待开发系统学习

UMLChina5(2925524189) 19:46:37
供应商,运输企业是业务工人?仓库是业务实体?而且把他们摆中间,到底你要改进的组织是哪一个?

乡情(38****38) 20:26:04
要改进的是仓储管理与成本核算信息系统
潘加宇(3504847) 20:26:50
"你要改进的组织是哪一个"

乡情(38****38) 20:27:16
倒数第二个
乡情(38****38) 20:28:09
我这个是要设计"企业仓储管理与成本核算信息系统"
潘加宇(3504847) 20:28:27
没有理解我的话。。

乡情(38****38) 20:29:33
关于"采购员为什么突然要到"仓储成本系统"来获取采购清单
"回答如下:
采购员每天都要看下有什么货品需要采购,所以,会到系统中读取
乡情(38****38) 20:30:26
现实是:如果有新工程,是设计人员通知采购员,采购员再询问仓库,仓库里有几个?还要再买多少?
乡情(38****38) 20:30:43
是的,真的还没理解
乡情(38****38) 20:31:05
要改进的组织是:仓库
乡情(38****38) 20:33:10
接到要做新工程设计时,设计负责人会咨询供应商,有没有什么功能的货品?价格多少?然后才会报价;
签订合同后,工程设计负责人会告诉采购员,有什么工程,需要什么货品,大概价格多少,然后采购员到仓库询问库存,再决定采购数量。
乡情(38****38) 20:37:14
请问:我是否要画一个从接工程设计任务开始的序列图?
乡情(38****38) 20:38:03
只有那样才能说清楚为什么采购员会突然间到仓储管理与成本核算信息系统中查找工程货品清单
潘加宇(3504847) 20:53:04
采购员每天都要看下有什么货品需要采购,所以,会到系统中读取
现实是:如果有新工程,是设计人员通知采购员,采购员再询问仓库,仓库里有几个?还要再买多少?
--上面那一句不是现实?

乡情(38****38) 20:53:32
第一句不是现实
乡情(38****38) 20:53:49
后一句是现实
潘加宇(3504847) 20:54:12
要改进的组织是:仓库
--改进"仓库组织"?采购员是仓库组织里面的工人?

乡情(38****38) 20:54:29
不是
乡情(38****38) 20:54:40
或者也算吧
乡情(38****38) 20:55:39
因为采购员应该是要签单的,在采购货品回来后,他要签字确认,然后仓库管理员录入货品
潘加宇(3504847) 20:55:48
我们拿摄像机去拍,现状中采购员真的是这样没心没肺的吗,没人通知他,他就逍遥自在。

乡情(38****38) 20:56:36
没人通知他,他会问仓库有没有什么需要采购的。
潘加宇(3504847) 20:56:40
@请问:我是否要画一个从接工程设计任务开始的序列图?
只有那样才能说清楚为什么采购员会突然间到仓储管理与成本核算信息系统中查找工程货品清单
--画和愿景相关的业务流程片段即可

潘加宇(3504847) 20:57:46
@乡情(38****38) 20:56:36
没人通知他,他会问仓库有没有什么需要采购的。
--什么时候问?早上?晚上?心情好的时候?肚子饿的时候?

乡情(38****38) 20:57:50
因为对于工程企业来说,除了新工程,也要维护工程,仓库会根据以往的记录,设置某些货品的库存最小值,当库存值小于那个值时就要采购货品了。
乡情(38****38) 20:58:05
上班时间问。
潘加宇(3504847) 20:58:13
把人脑中的一些思考挖掘出来
潘加宇(3504847) 20:59:28
你先不要考虑改进后的情况,先用你的心作摄像机,拍出最需要改进的流程片段,如实画出来,再来思考最值得改进的改进点

乡情(38****38) 21:00:32
或者说:采购员是接到新工程任务单或仓管员告诉他要买什么时才去采购。
乡情(38****38) 21:00:45
这就是我们单位的现实啊。
潘加宇(3504847) 21:00:50
每天一上班就问?还是累了想休息一下的时候就问?还是每小时问一次?

乡情(38****38) 21:01:15
采购员是接到新工程任务单或仓管员告诉他要买什么时才去采购
潘加宇(3504847) 21:01:56
你先把现状画出来
潘加宇(3504847) 21:02:02
再把图贴上来

乡情(38****38) 21:02:45
至于平时他做什么我就不知道了。
我们是不管谁有什么新任务,需要购买货品,都是先问仓库有没有,如果没有,仓库管理员就通知他去购买。
好的,我先画现状。
潘加宇(3504847) 21:06:31
@乡情(38****38) 21:02:45
至于平时他做什么我就不知道了。
--不是让你思考他平时做什么,而是问,他为什么认为现在该打电话问一下仓库?
潘加宇(3504847) 21:07:28
一个人做事不会是无缘无故的,就像你问什么问选择在这个时间问我问题,而不是今天上午,

乡情(38****38) 21:11:21

乡情(38****38) 21:11:38

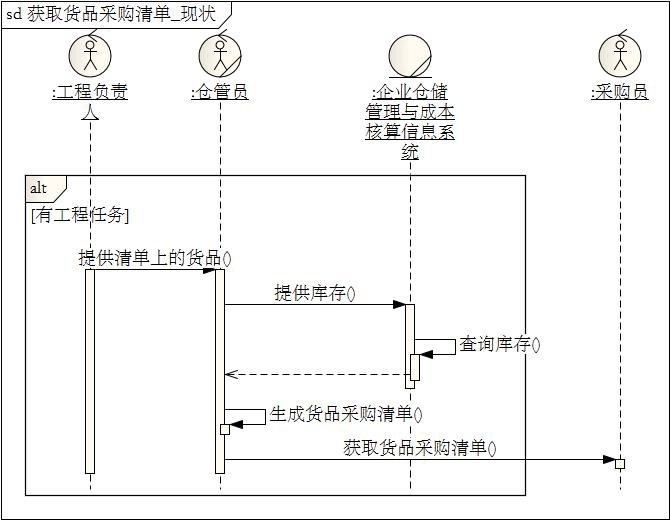

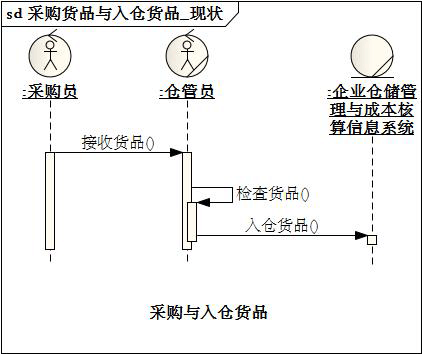

这是真实的业务序列图
乡情(38****38) 21:14:27
这个图的字太小了,但我无法在这里直接粘贴,在PHOTOSHOP里贴出来那些字全部变成问号,只好先在Word中贴了再复制贴这里。
乡情(38****38) 21:15:45
对了,如何修改EA中的字体?
潘加宇(3504847) 21:19:18
现状业务序列图的改进点是?物流变信息流?改善信息流转?封装领域逻辑?

潘加宇(3504847) 21:19:37
@乡情(38****38) 21:15:45
对了,如何修改EA中的字体?
--《软件方法》第一章工具操作部分

潘加宇(3504847) 21:27:17
现状有什么地方不好

乡情(38****38) 21:27:37
总要人去传信息
乡情(38****38) 21:28:20
如果工程负责人把信息录入工程管理系统中,就不用人去传话了。
乡情(38****38) 21:28:43
工程系统与仓储管理系统是关系密切的。
乡情(38****38) 21:30:51
仓库管理员也可以从工程管理系统中查询有没有新工程,需要什么货品。如果没有,生成货品采购清单,那样采购员就可以及时去采购货品了。
潘加宇(3504847) 21:36:32
也就是说,你要搞一个新的工程管理系统放进去改进现状?

乡情(38****38) 21:38:49
是的
乡情(38****38) 21:39:07
但应该是改进仓库管理系统
乡情(38****38) 21:40:43
新系统也要,旧系统也要改一点点。
乡情(38****38) 21:41:42
新系统是:工程管理系统,所有的工程都要管理,旧的仓库管理系统要增加对新系统的接口,而且是通用的。
潘加宇(3504847) 21:42:38
OK,根据现状修改,把改进的画出来

乡情(38****38) 21:42:55
对于工程仓库,是仓库与工程系统相互配合;对于汽车维修部门,那是要车辆维修软件与汽车配件仓库配合。
乡情(38****38) 21:43:31
就是不知如何改啊?
潘加宇(3504847) 21:44:30
再复习第四章,寻找改进点

乡情(38****38) 21:44:48
OK,我这就试。
乡情(38****38) 22:30:50

乡情(38****38) 22:39:33

/sun(200***77) 23:48:20
系统不能直接请求人肉做事哦,人天生懒的,都不知道跑哪里耍去了
/sun(200***77) 23:51:04
系统也应该没法承诺提供货品的
乡情(38****38) 9:36:53
好的,谢谢
潘加宇(3504847) 12:50:10

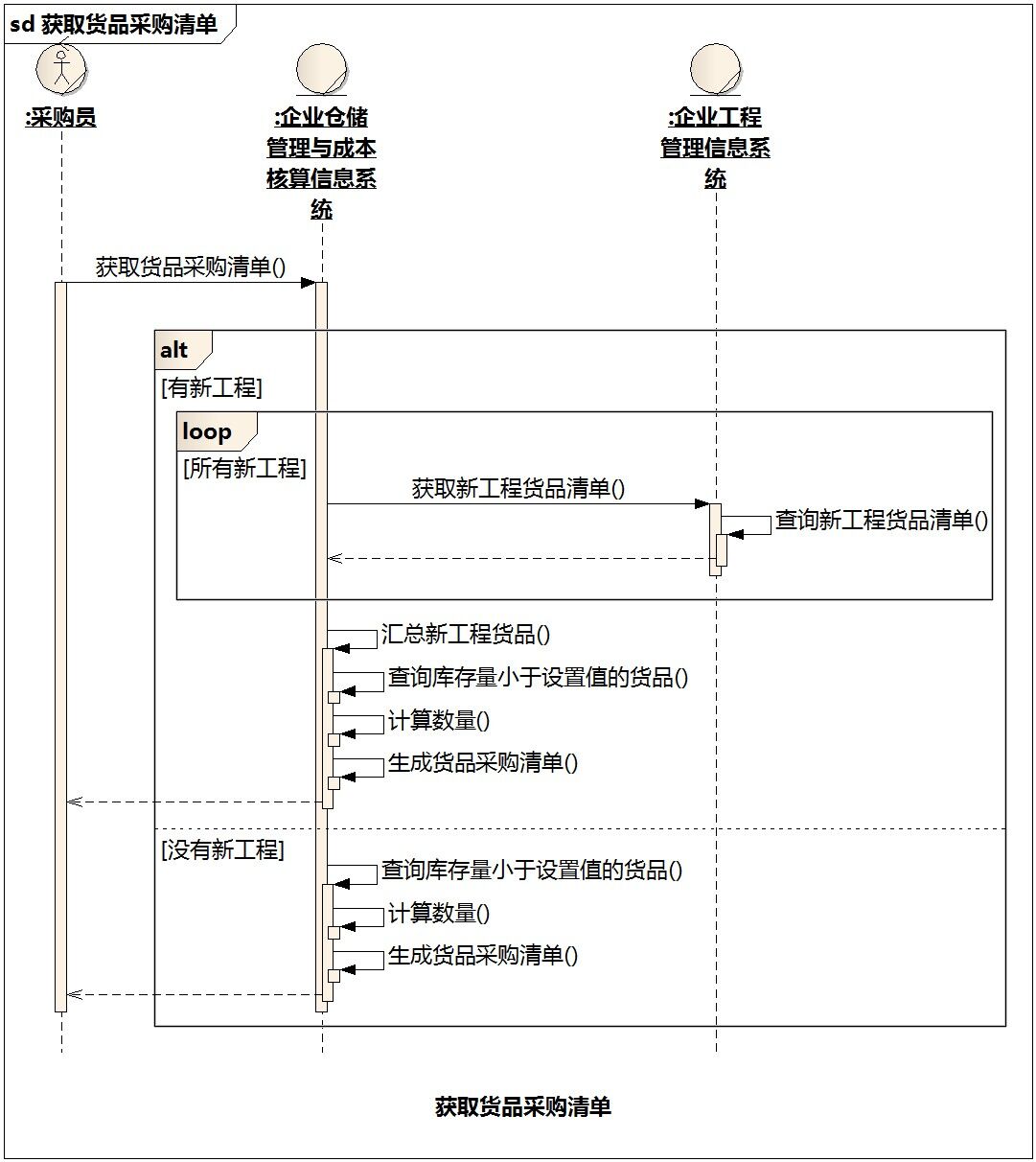

乡情(382***38) 21:24:37

乡情(382***38) 21:24:57

乡情(382***38) 21:25:21

乡情(382***38) 21:25:37

乡情(382***38) 21:25:56

乡情(382***38) 21:26:16

乡情(382***38) 21:27:43

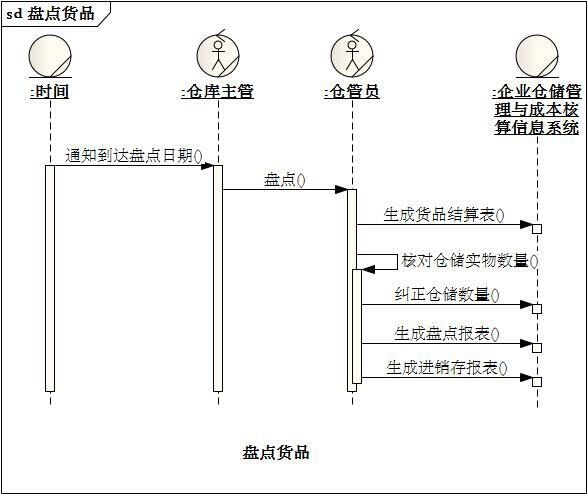

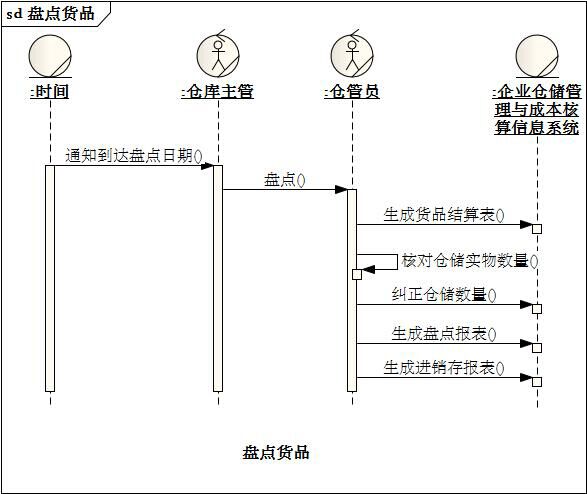

这几天我都在琢磨,但还是不敢肯定就画对了。所以,放到这里请高人指点。谢谢!
/sun(20***77) 21:47:06

乡情(382***38) 21:49:19
好的,谢谢!
/sun(20***77) 21:52:48

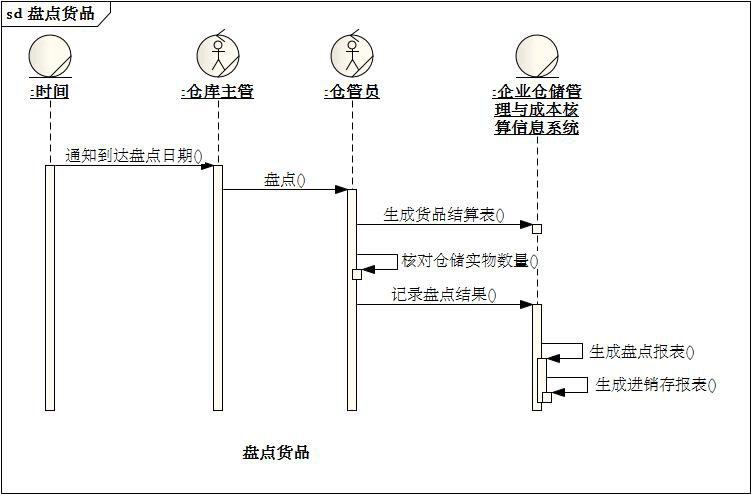

通知到达盘点日期,我觉得应该直接写【到盘点日期】
乡情(382***38) 21:53:08
要不,时间触发系统自动生成货品结算表就不要了?
/sun(20***77) 21:54:10
我觉得可以不用,你是想在系统生成一个结算后的表记录,还是让系统打一张表出来放起?
乡情(382***38) 21:55:17
可以让系统自动生成一张表记录,然后仓管员对实物数量。
乡情(382***38) 21:57:31

/sun(20***77) 21:58:07
那仓管员应该要找系统把这个表输出来(可能是屏幕,也可能是打印),然后再去核对实物
乡情(382***38) 21:58:55

/sun(20***77) 21:59:03

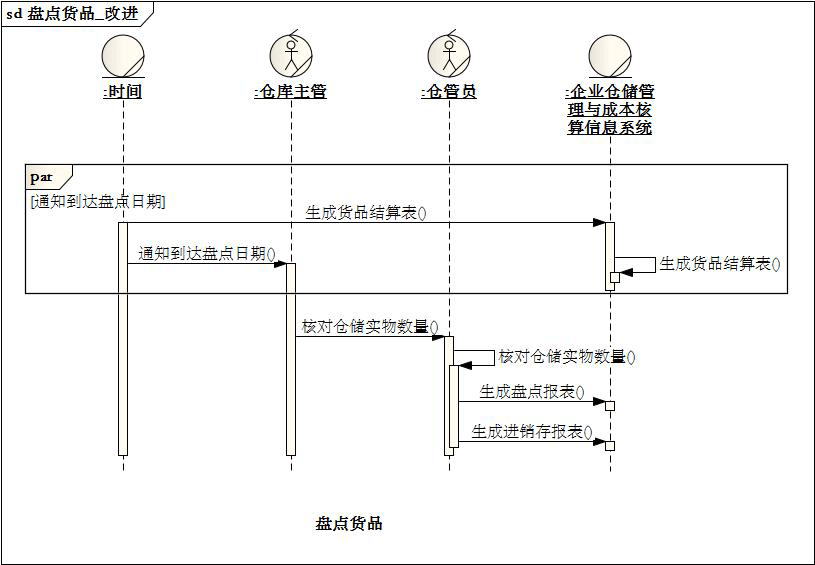

那个par框有什么用?应该不用画
乡情(382***38) 21:59:04
是的
乡情(382***38) 21:59:17
是说可以同时做两件事
乡情(382***38) 21:59:42
这样画好像太详细了
/sun(20***77) 22:01:42
最后生成报表应该不在【核对……】的生命段下面,应该是核对做完了才能做的
乡情(382***38) 22:02:02
是的
乡情(382***38) 22:02:57

乡情(382***38) 22:06:05
不知纠正仓储数量那个要不要?
/sun(20***77) 22:06:32

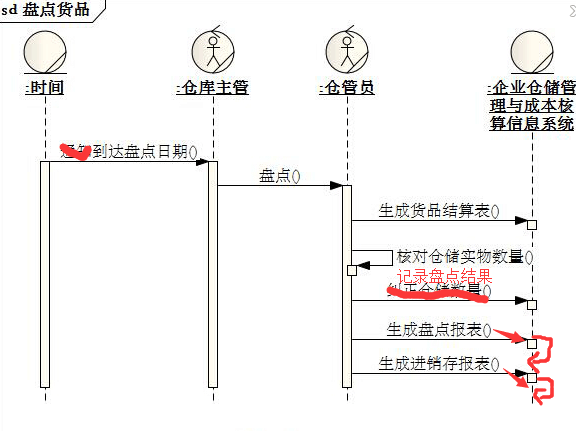

你看这样好不好
乡情(382***38) 22:07:04
那两个返回是什么意思?
/sun(20***77) 22:07:25
生成报表直接是记录盘点结果里面的过程
乡情(382***38) 22:07:47
好,我再画
乡情(382***38) 22:08:13
但连不上
乡情(382***38) 22:08:29
除非箭头反过来
/sun(20***77) 22:08:49
最后仓管员通过记录盘点结果得到了两个报表
/sun(20***77) 22:09:51
把直线那个删除,画自返的
乡情(382***38) 22:10:35

乡情(382***38) 22:11:17

乡情(382***38) 22:11:26
这样吗?
/sun(20***77) 22:13:26
盘点报表和进销存报表是两个事还是一个事带动另外一个事?
乡情(382***38) 22:14:31
生成盘点报表后才有加权单价,才能生成进销存报表。
乡情(382***38) 22:14:52
盘点表中也要用到加权单价
乡情(382***38) 22:16:49
(上月货品数量*上月加权单价+本月入仓金额)/(上月库存+本月入仓总数)
/sun(20***77) 22:17:19
还是要看具体想怎么操作,也可能记录结果后,生成盘点报表,进销存报表是仓管员再次找系统生成的
乡情(382***38) 22:17:48
可以的
乡情(382***38) 22:18:12
也可以放在一个过程里,用VB
/sun(20***77) 22:18:57
VB?你指的编程工具的VB?,现在做需求,不考虑那个哈
乡情(382***38) 22:19:02
放一个过程较好,因为盘点时有上月的库存,本月的入仓,以及本月的出仓,最好是同时填
乡情(382***38) 22:19:09
我知道。
/sun(20***77) 22:20:06
看事实,是两次,还是一次性搞定
乡情(382***38) 22:20:20
我认为都可以
乡情(382***38) 22:20:47
数据表是肯定要分开的。
乡情(382***38) 22:21:27
也可以不要盘点表而只要进销存报表
乡情(382***38) 22:22:10
因为办公室有时就希望只给个进销存报表,那样他一目了然。
乡情(382***38) 22:24:58

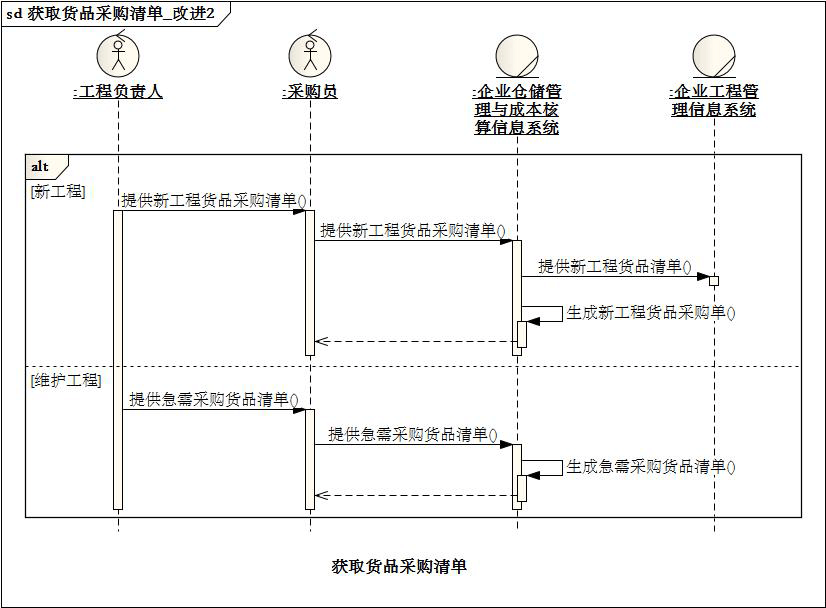

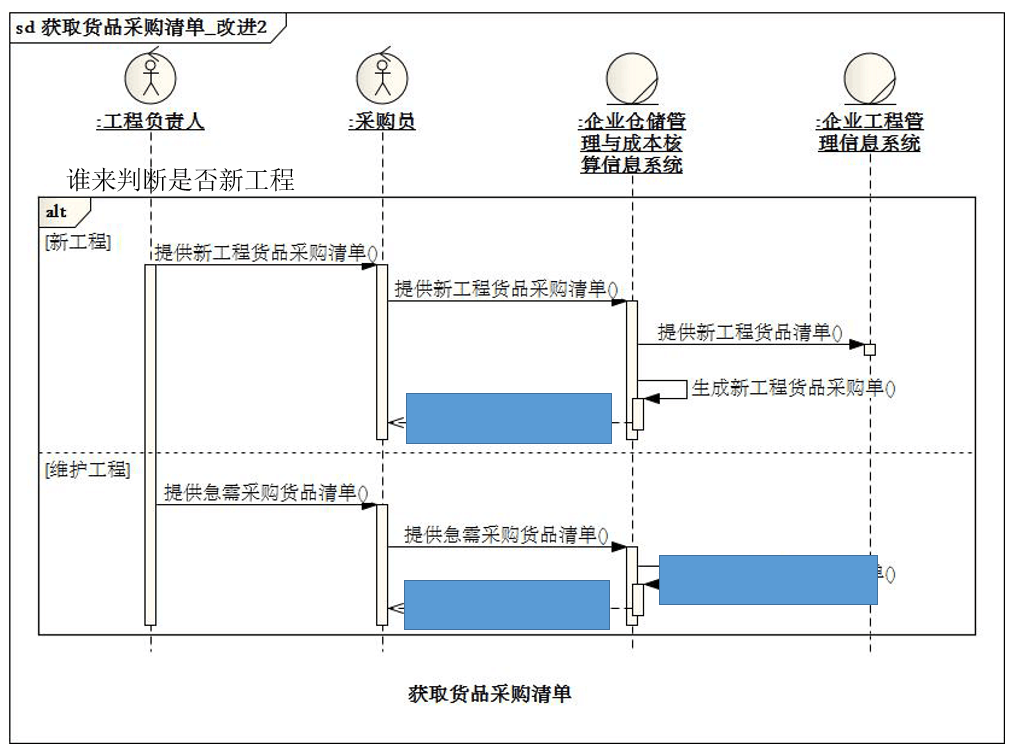

我不知道,在获取货品采购清单那里,是要提供还是获取?比如:"获取新工程货品采购清单"呢还是"提供新工程货品采购清单"?
/sun(20***77) 22:25:06
是仓管员整个报表出来给办公室,还是办公室也可以使用这个系统
乡情(382***38) 22:25:34
办公室可以查询,但也要纸质的。
/sun(20***77) 22:25:35
提供感觉好一点
乡情(382***38) 22:25:43
好的。
乡情(382***38) 22:26:08
所以才有仓库主管综合查询的用例
乡情(382***38) 22:26:59
我们这里办公室的管得可宽了,什么都管
/sun(20***77) 22:27:51
反正还是最典型场景要怎么走,就怎么画
乡情(382***38) 22:28:08
还有就是盘点时,办公室一定要派人到仓库查对。
乡情(382***38) 22:28:22
好的。谢谢了!
/sun(20***77) 22:28:44
那让办公室自己打报表,哈哈
乡情(382***38) 22:29:09
他们不会做的
/sun(20***77) 22:30:46
不客气,一起研究下,进步会快点,可能我说的也有问题呢
乡情(382***38) 22:30:47
这一个月来,基本上天天想如何画好这些图。谢谢你们赐教!

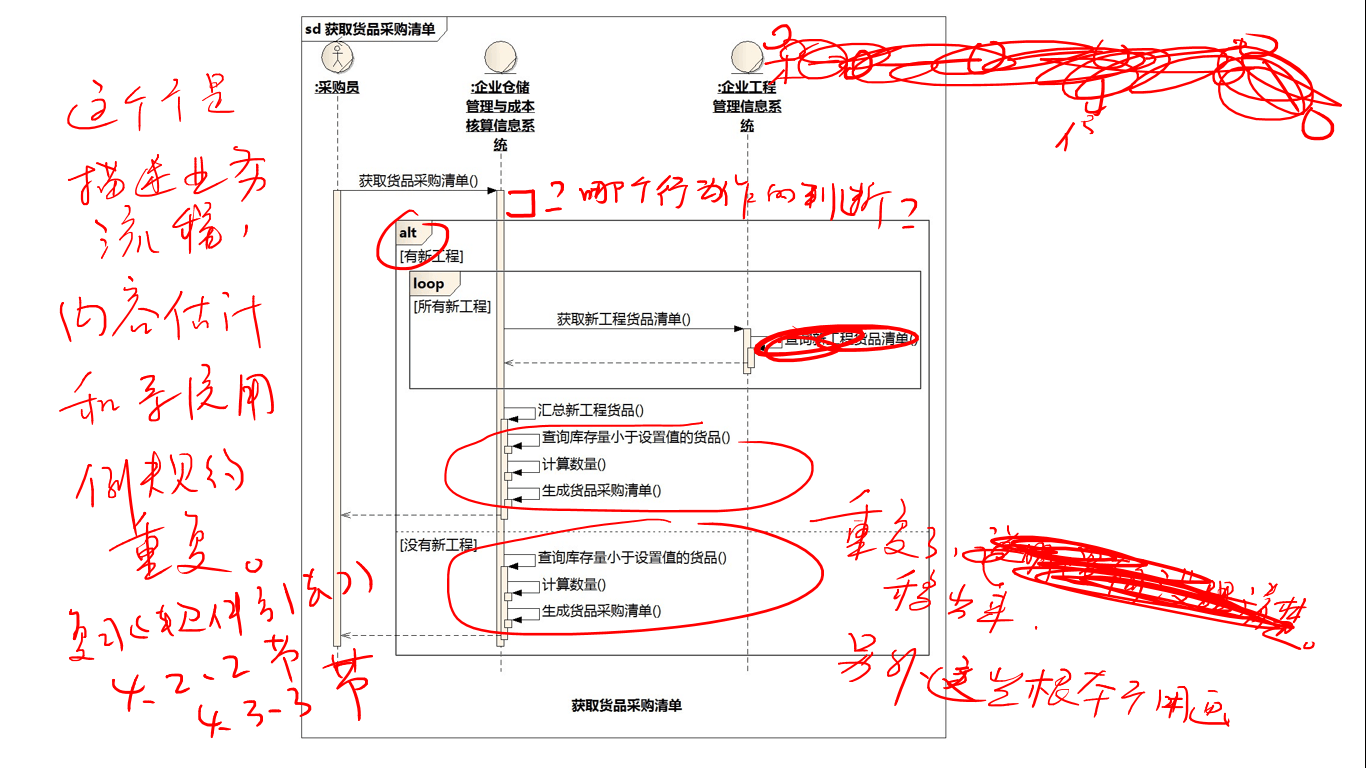

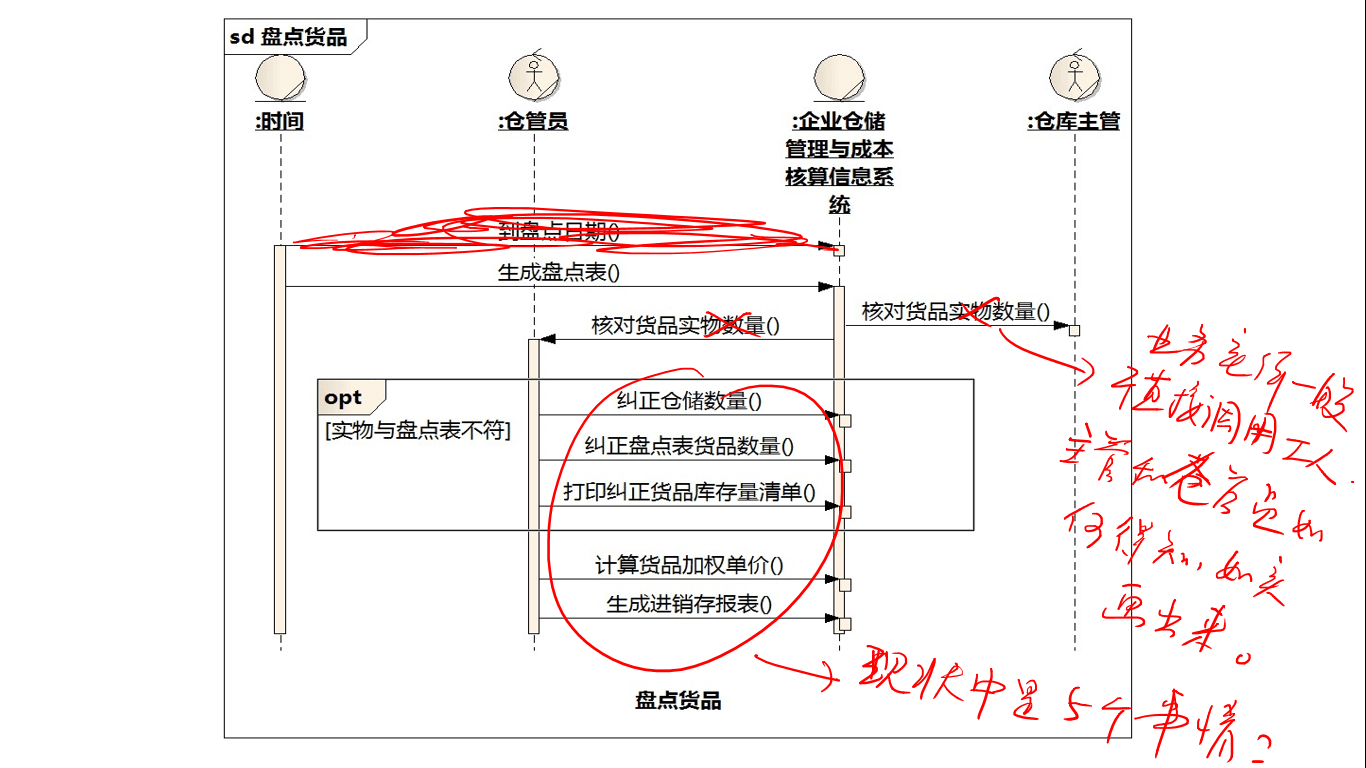

潘加宇(3504847) 9:55:46

潘加宇(3504847) 9:56:03

潘加宇(3504847) 9:56:18

潘加宇(3504847) 9:56:27

潘加宇(3504847) 9:56:35

潘加宇(3504847) 9:56:46

潘加宇(3504847) 9:57:07
(20***77) 的回答可以的
潘加宇(3504847) 9:58:00
另外,现状,改进,图的名称内容前后衔接不上,看起来比较散乱
