这个流程中,领导审批,实际上是有分支的


譯揮 (25***66)9:50:45
序列图中表示分支时,是不是会把图画得很复杂?
吴家龙(77***862)9:51:10
序列图中建议不处理分支.
吴家龙(77***862)9:51:19
如果有分支,可以画多一张图.
譯揮 (25***66)9:54:11

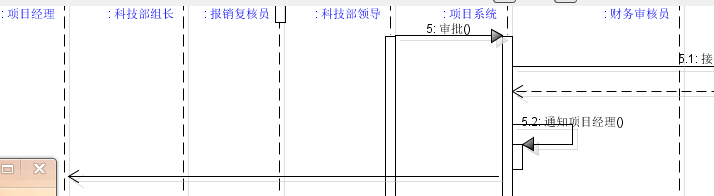

如这个流程中,领导审批,实际上是有分支的。同意,则执行后面的。不同意,则要退回项目经理。并且,无论同意还是不同意,都要通知项目经验。这个如何画? 现在图中,只反映了一般同意的情况。
EliteQ(87***0)9:58:23
使用 Fragment
潘加宇(3504847)15:30:22
和编码的分支一样,如实画就是了

譯揮 (25***66)15:31:58
不会画,而且可能图显得很复杂。
潘加宇(3504847)15:32:13
通知项目经理审批结果 是一样的
加一个框把不一样的框起来,把条件加上去即可
潘加宇(3504847)15:33:36
审批( )
{
通知项目经理结果( );
if(审批结果为同意)
****.办理付款();
}
