存储分系统把处理完的结果提交给深加工系统进行进一步加工


o(夏 未)o(422***792) 10:35:30

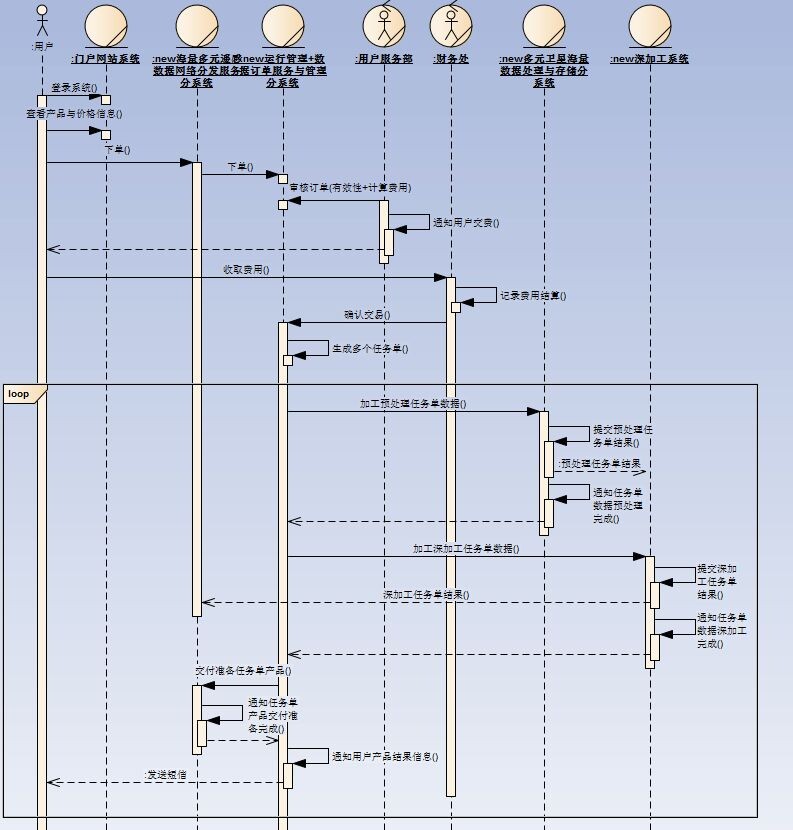

这个是修改多次后的业务序列图,请大家帮忙指正一下

o(夏 未)o(422***792) 10:35:33
多谢~
潘加宇(3504847) 11:00:02
右数第二个"new。。。存储分系统"有一个"提交预处理任务单结果",是什么意思
潘加宇(3504847) 11:00:11
前面的看起来可以了

o(夏 未)o(422***792) 11:02:06
潘老师 意思就是new存储分系统把处理完的结果提交给深加工系统进行进一步加工
o(夏 未)o(422***792) 11:02:37
这一步需要改正吗
潘加宇(3504847) 11:04:31
那应该是 new存储分系统 请求 深加工系统 进一步加工
潘加宇(3504847) 11:04:59
之前已经说过,提交***之类要多想想

o(夏 未)o(422***792) 11:05:22
因为我们这个都是由 进行消息触发每个系统进行操作
o(夏 未)o(422***792) 11:06:35
我是在这一块画的,由运管系统接收 new存储分系统加工完成通知后 请求深加工进行进一步加工
潘加宇(3504847) 11:07:17
那就没有什么"提交*****的操作
潘加宇(3504847) 11:07:50
把那些自己指自己的全部删掉,除非是有非常重要的领域逻辑

o(夏 未)o(422***792) 11:08:23

o(夏 未)o(422***792) 11:09:02

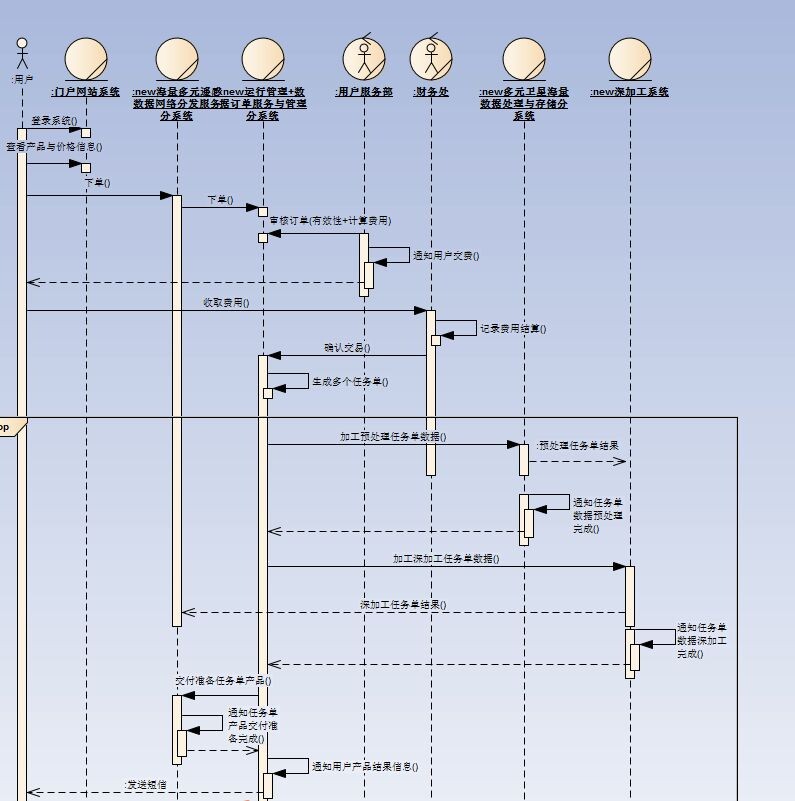

结果数据的流向如果想表明的话 可以这样画吗
o(夏 未)o(422***792) 11:09:43

潘加宇(3504847) 8:08:05
可以

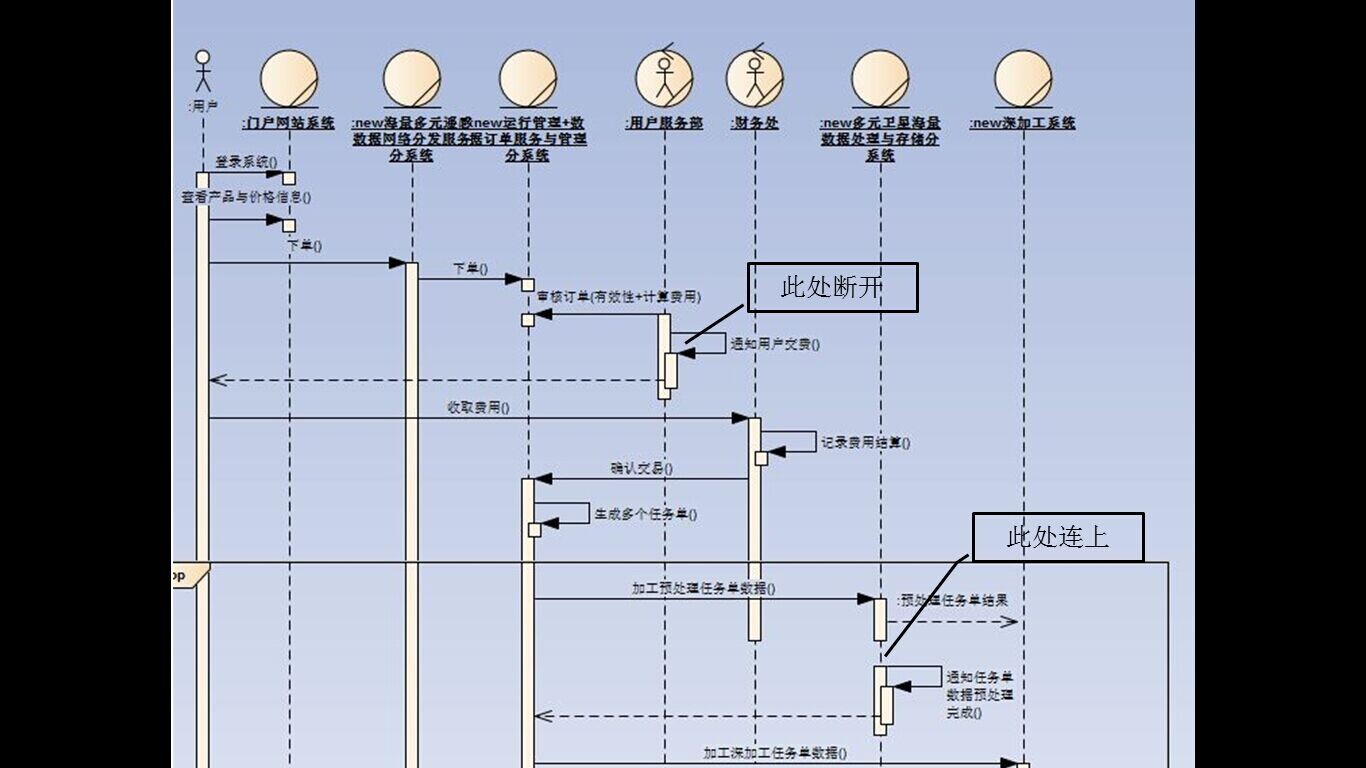

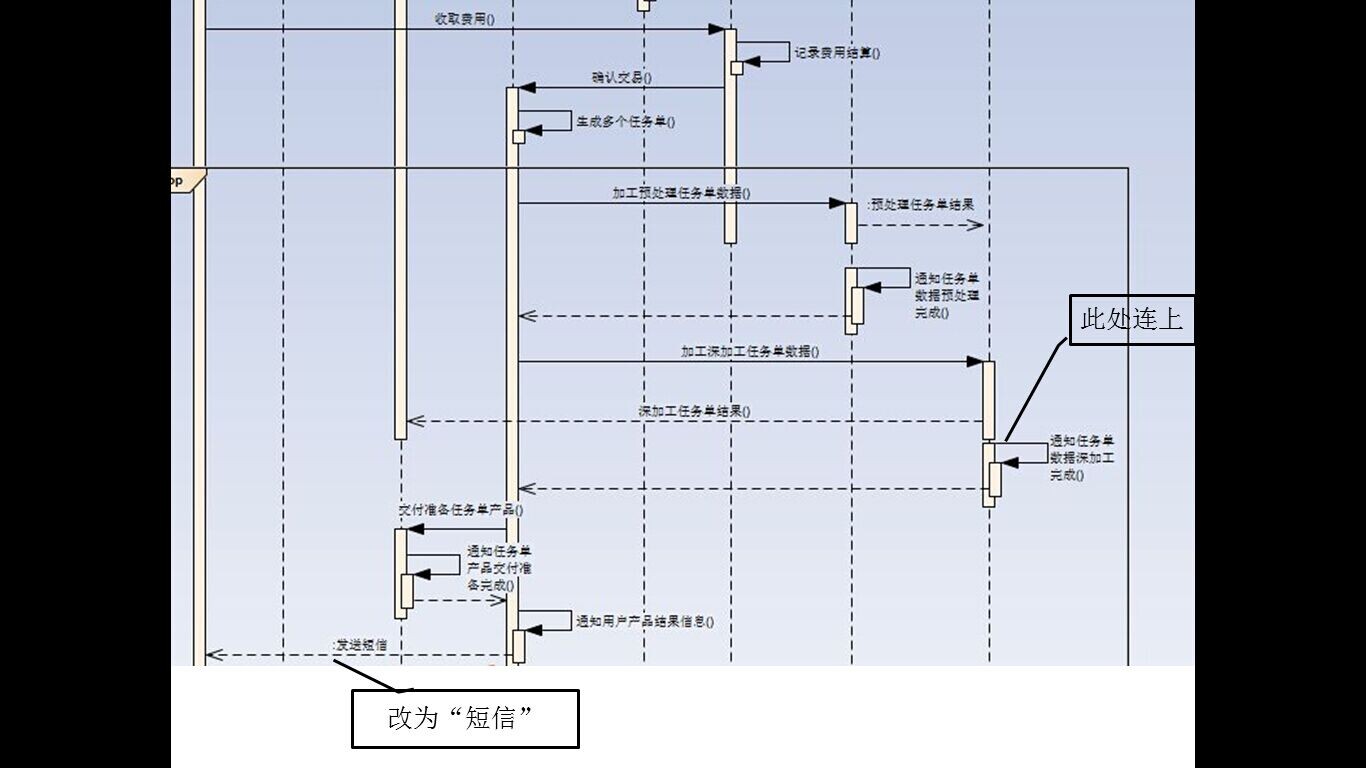

潘加宇(3504847) 8:15:50

潘加宇(3504847) 8:16:01

潘加宇(3504847) 8:16:58
大致可以了。
一个问题:这些**系统是确实存在的还是你要做的系统里面自己打算分割的"子系统"?

o(夏 未)o(422***792) 8:28:10
谢谢潘老师,这些系统确实存在于其它每个部门下,之后我系统建模的工作主要集中于本部门下的new海量多元遥感数据网络分发服务分系统
o(夏 未)o(422***792) 8:33:31
这样画合理吗?另外还有一个问题,订单分解成多个任务单然后传给系统的进一步加工,这么表达在业务序列图会不会犯抽象级别不一致的错误。
o(夏 未)o(422***792) 8:36:03
订单生产多个任务单然后loop操作 属于系统范畴还是业务流程范畴
潘加宇(3504847) 13:55:59
@o(夏 未)o 如实画即可,大多数组织的系统都是这样的。领导在系统中下达一个大任务,下面各部门分别用系统帮忙执行小任务

o(夏 未)o(422***792) 13:58:43
好的 谢谢潘老师
