门诊挂号分析序列图


(464***03) 2012-04-23 10:08:04

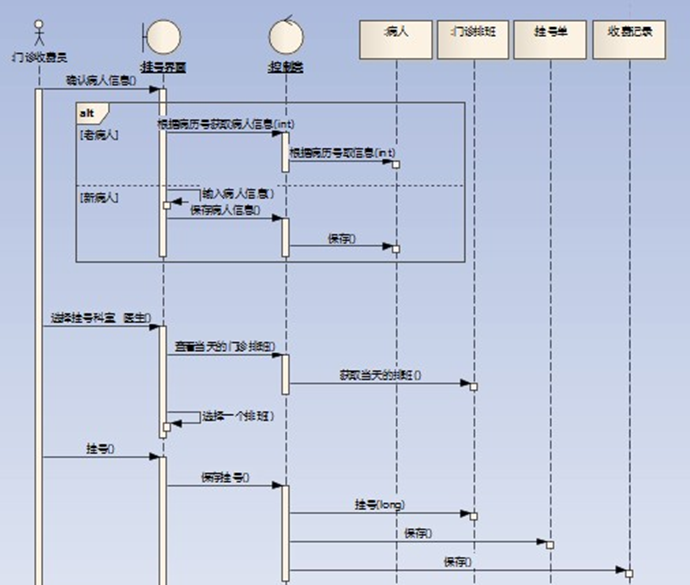

潘老师,麻烦看一下这个分析序列图对不对

潘加宇 (3504847) 2012-04-23 10:09:59
1 界面是不会自己输入病人信息的,只能由收费员输入

Tomcat (25***495) 2012-04-23 10:10:31
新老病人应该不是在同一个alt里的吧?应该是新病人有一个alt。
潘加宇 (3504847) 2012-04-23 10:11:21
上半部的逻辑不清楚,"确认病人信息"的分支是"新病人""老病人"?新病人老病人是系统判断还是收费员判断?

(464***03) 2012-04-23 10:12:14
应该是收费员判断,有病历号的就是老病人
(464***03) 2012-04-23 10:14:04

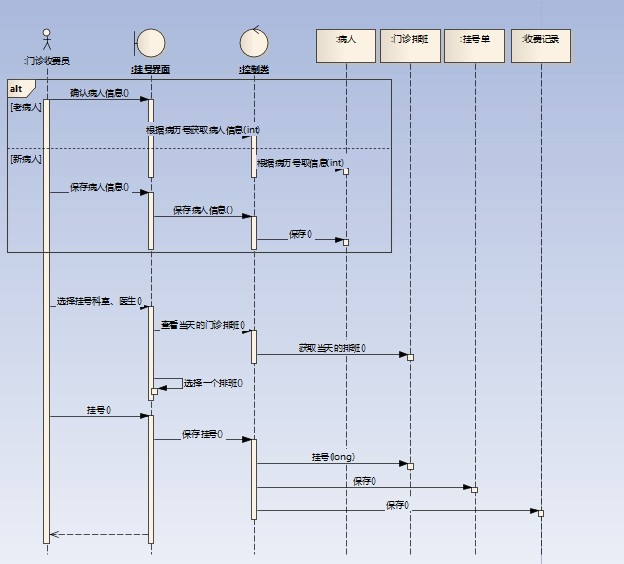

改了一下,麻烦您老再看看

潘加宇 (3504847) 2012-04-23 10:14:35
一会我帮你改改,再贴上来

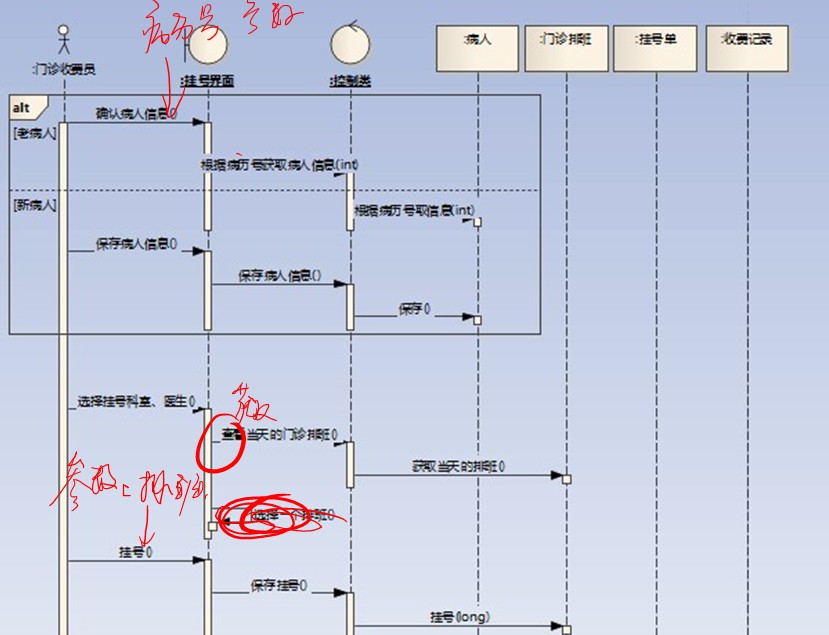

潘加宇 (3504847) 2012-04-23 10:27:13


潘加宇 (3504847) 2012-04-23 10:27:55
样式是对的
不过内容上,后面的实体类应该有互相协作的,而不是孤立

(464***03) 2012-04-23 10:28:32
对了,潘老师,这个参数的类型选择范围很少,该怎么办
潘加宇 (3504847) 2012-04-23 10:30:24
自己敲文本

(464***03) 2012-04-23 10:30:37

Tomcat (25***495) 2012-04-23 10:31:03
可以链接自己定义的类么?
潘加宇 (3504847) 2012-04-23 10:32:01
可以呀

(464***03) 2012-04-23 10:32:19
怎么把病人的过程断开?
(464***03) 2012-04-23 10:32:31

Tomcat (25***495) 2012-04-23 10:32:47
两个图?
潘加宇 (3504847) 2012-04-23 10:32:53
右键点竖条,Start new activation...

(464***03) 2012-04-23 10:33:14

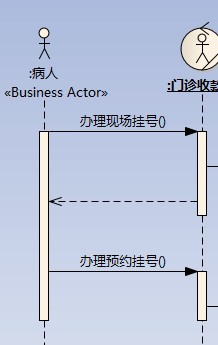

是不是要画一个新的业务序列图
潘加宇 (3504847) 2012-04-23 10:34:22

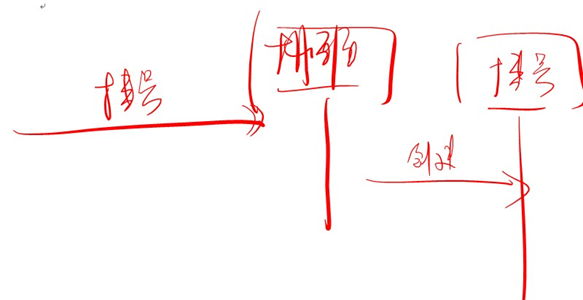

内容上,因为排班的状态更丰富,应该是由排班封装业务操作

(464***03) 2012-04-23 10:34:27
好像木有这个选项

潘加宇 (3504847) 2012-04-23 10:34:36

潘加宇 (3504847) 2012-04-23 10:40:21

潘加宇 (3504847) 2012-04-23 10:40:47

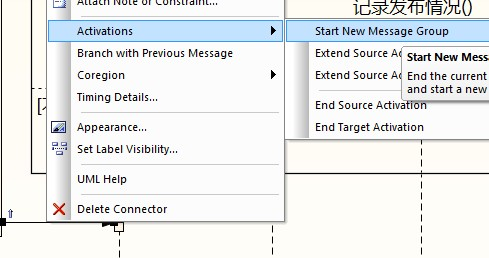

刚才说错,右键点在消息上
