pinely 2018-11-18 9:57

我们团队以前需要画图的时候都用Visio，我看里面也有UML图，用Visio画UML图可以吗？

潘加宇：

从画图的角度看，应该问题不大。

Visio 2013和2016专业版支持类图、序列图、用例图、活动图和状态图。

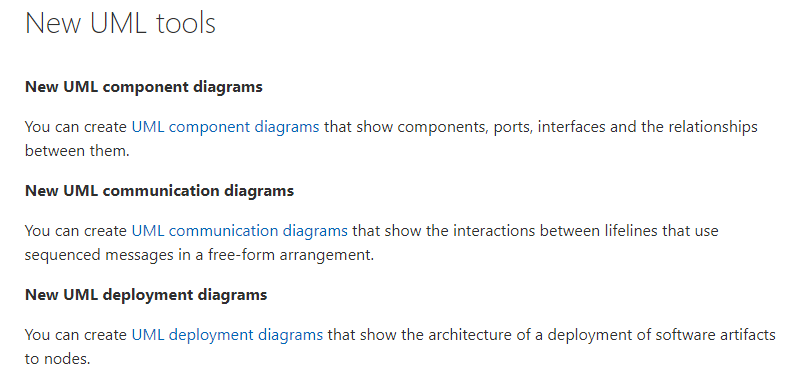

根据资料，最新版本的Visio 2019还支持组件图、通信图和部署图（参见https://support.office.com/en-us/article/what-s-new-in-visio-2019-19b8e98d-9cf9-40ad-9277-eb65e3713a79）。

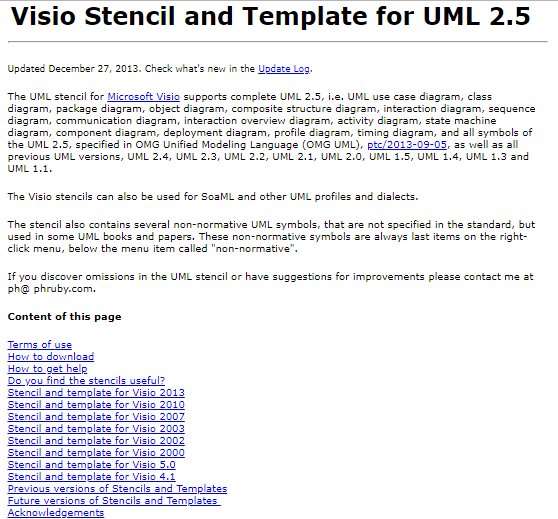

针对更老版本的Visio，这里也有相应的模板
http://softwarestencils.com/uml/

主要的问题是，只有图，没有背后的语义，通过XMI和其他工具互通和生成代码的能力较弱。建议有可能还是使用专业的UML建模工具。
