北京-高原(47***59)15:22:59
请问序列图中表示 onEnded "回调"的下列三种画法，那种正确呢？
1、

2、

3、
北京-高原(47***59)15:30:22

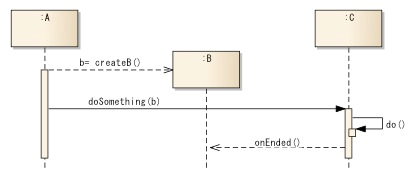

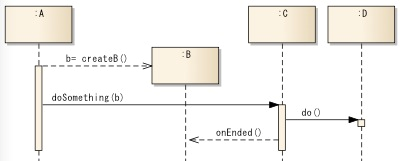

我觉得第一种回调画法容易与普通返回消息混淆，在下图这种左右都有消息线的情况感觉比较怪异：

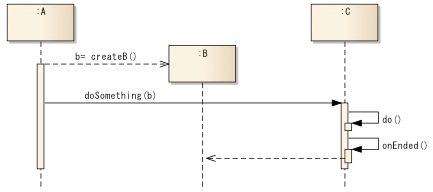

《软件方法》中好像是第2种画法，但有人提出返回线需要有消息名，也就出现上面第3种画法。请指点，谢谢
崔久印(15****59)9:51:41
不知你图中"回调"的具体含义， 按一般理解， 个人认为将图一中onEnded虚线改为实线应该可以。
smile(8706***1)12:03:27

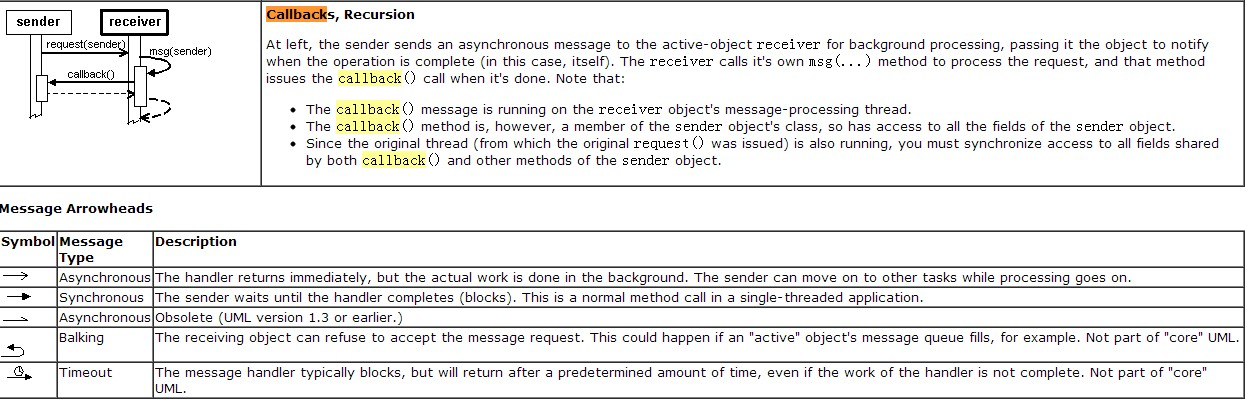

网上看到的一个关于回调的说法，基本上有三点

smile(8706***1)12:04:32
1. request那个函数调用的时候用那种只有两条线的箭头，而不是实心箭头
2. 回调的时候用实线
3. 回调的时候线上标示的函数应该是sender的函数，而不是receiver的函数
北京-高原(47***59)14:11:53
谢谢 @smile 的解答，也就是"回调"也是主动调用
潘加宇(3504847)15:42:21
两条异步（箭头不是实心的）的消息，而且最好不是水平的
潘加宇(3504847)15:45:31
@smile(8706***1) 12:04:32 对的
北京-高原(47***59)15:46:09
"是两条异步的消息"，但我画的这些消息都是同步消息啊，不是多线程之类的？我本准备按@smile 的解答画，即将第一种画法的虚线改为实线的
潘加宇(3504847)15:47:48
你看下那个解答的箭头
北京-高原(47***59)15:49:19
@smile 的图是多线程的。我的不是多线程，是不是就只需要仅仅把返回改为向左的普通同步调用（实线）？
smile(8706***1)16:38:25
dosomething那条线的箭头应该改成不是实心的箭头，然后onEnded的线改成实线。另外假如onEnded是A的方法的话就是对的，如果是C的方法的话，应该改成A类中对应的回调方法吧
北京-高原(47***59)16:50:10
我画的图的本意是：1、在A中创建B对象 b = B.createB()，其中B类实现了一个含有onEnded方法的接口 ； 2、A调用C的doSomething方法，将b接口对象传入；3、C在doSomething中先自身处理do()，然后调用B的回调函数onEnded()。
北京-高原(47***59)16:58:39
@smile 所以dosomething那条线要改为不是实心的箭头，我还没有领会，请问是要表达异步消息吗？
onEnded是B的，通过接口注入的方式让C可以调用，我理解为"回调"，所以onEnded的线改成实线。
北京-高原(47***59)17:07:18

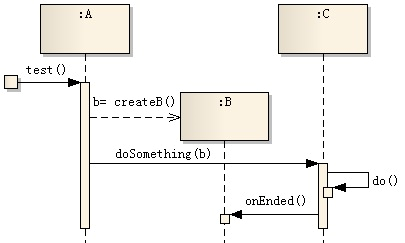

重新画了下图，我觉得（1）doSomething是同步消息就用实心箭头，（2）onEnded回调用实线。请指点看现在是否有问题
