组件里头套组件,图怎么画


狼牙飞梦(97****424) 16:11:01

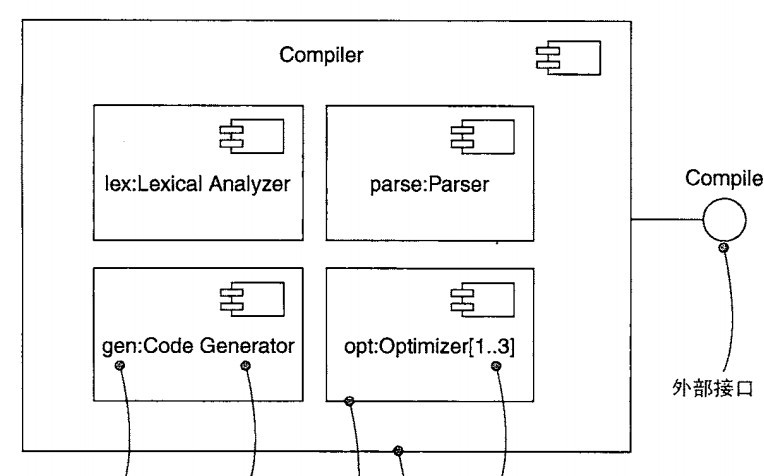

这样的图 EA怎么实现

潘加宇(3504847) 21:25:02
用组合结构图

潘加宇(3504847) 21:25:54

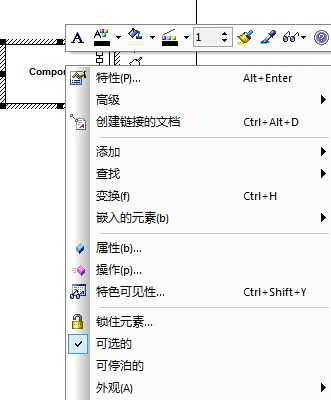

右击你要往里面放东西的元素(例如组件),New Diagram | Composite Structure Diagram

狼牙飞梦(97****424) 21:26:12
好的
狼牙飞梦(97****424) 21:26:18
我试一试
潘加宇(3504847) 21:26:21

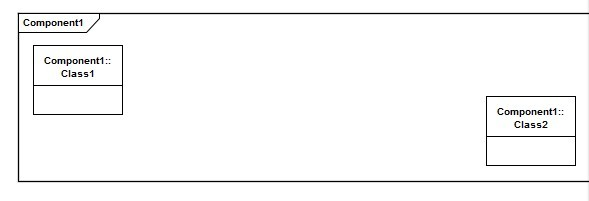

然后,得到一张组合结构图,往这个图里放你需要包住的东西

狼牙飞梦(97****424) 21:26:20
谢谢
潘加宇(3504847) 21:27:14
然后,右击该元素,选New Diagram | Show Composite Diagram。。。。。。
潘加宇(3504847) 21:27:28
以上是EA10的操作,不同版本可能位置不同

狼牙飞梦(97****424) 21:29:10

潘加宇(3504847) 21:29:38
添加
潘加宇(3504847) 21:29:56
后面有"添加图"吧?然后选组合结构图

狼牙飞梦(97****424) 21:30:06
有的 找到了
狼牙飞梦(97****424) 21:30:07
谢谢
狼牙飞梦(97****424) 21:30:53
回到主图上咋不显示呢
狼牙飞梦(97****424) 21:30:58
添加完之后
潘加宇(3504847) 21:31:21
然后,右击该元素,选New Diagram | Show Composite Diagram。。。。。。

狼牙飞梦(97****424) 21:34:28

狼牙飞梦(97****424) 21:34:45

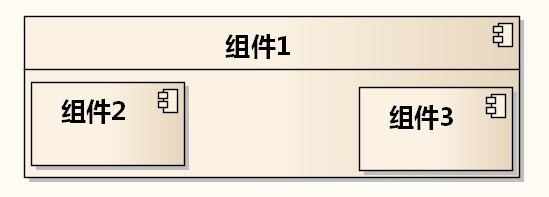

显示之后 构件的符号变了
潘加宇(3504847) 21:35:57
可能你的组合结构图就有问题

狼牙飞梦(97****424) 21:38:56
恩恩 我再琢磨琢磨 谢谢你哈
