"审批业务"业务用例下有很多个审批业务流程


♂爪哇岛语 (4277**398) 2012-08-24 13:48:38

♂爪哇岛语 (4277**398) 2012-08-24 13:51:50

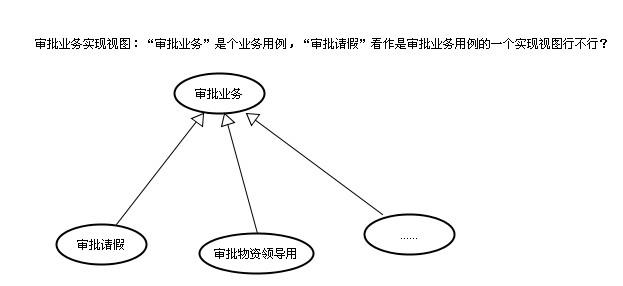

想表达,就是这个"审批业务"业务用例下有很多个审批业务流程。比如:请假、申购、用印等等。
♂爪哇岛语 (4277**398) 2012-08-24 13:52:21
这些个业务审批都是这个"审批业务"业务用例的实现。
潘加宇 (3504847) 2012-08-24 14:30:53

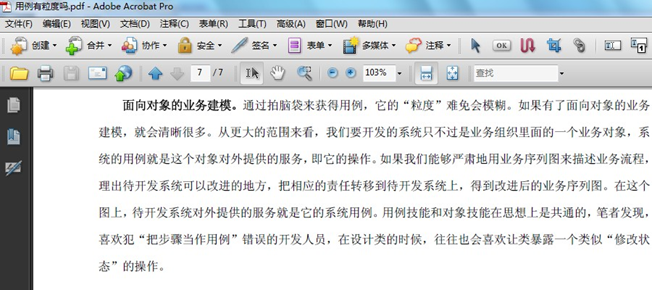

参见群共享"用例有粒度吗",里面对这个问题有较详细的阐述。
流程可以通过业务序列图描述。
"审批业务"业务用例的说法不正确

♂爪哇岛语 (4277**398) 2012-08-24 14:43:24
那我这些"请假审批"、"领用审批"作为这个"审批"业务用例的实现,对不对?
♂爪哇岛语 (4277**398) 2012-08-24 14:48:44
就是这个组织里有很多个业务用例,而"审批"业务用例只是其中一个。
♂爪哇岛语 (4277**398) 2012-08-24 14:49:17
而这些"请假审批"、"领用审批"等审批作为这个"审批"业务用例的实现。
♂爪哇岛语 (4277**398) 2012-08-24 14:49:38
能不能这样?
潘加宇 (3504847) 2012-08-24 14:53:11
业务用例的实现就是业务序列图
业务用例图-->业务序列图-->系统用例图
潘加宇 (3504847) 2012-08-24 14:54:12
上次和你说过了,"审批"很可能不是某个组织的用例,只是组织的一些用例里面有审批的流程
潘加宇 (3504847) 2012-08-24 14:55:16
你还是需要【认真】看一下《软件方法》,还有群共享里的幻灯片,umlchina_3,umlchina_4,把脉络理一下

♂爪哇岛语 (4277**398) 2012-08-24 14:57:14
我的粒度直接把审批当作是用例了。
♂爪哇岛语 (4277**398) 2012-08-24 14:57:34
这样应该也不错哦。
平凡 (9640**401) 2012-08-24 14:57:59
审批是一个用例。可是审批这个动作里面有许多业务。
平凡 (9640**401) 2012-08-24 14:59:27
潘老师不是让你用序列来表示业务的关系吗。
♂爪哇岛语 (4277**398) 2012-08-24 14:59:28
就是这个组织提供审批服务呀。
潘加宇 (3504847) 2012-08-24 14:59:47
这个"组织"的名字是?

♂爪哇岛语 (4277**398) 2012-08-24 14:59:55
审批中心。
平凡 (9640**401) 2012-08-24 15:00:03
人 --- 》审批。
潘加宇 (3504847) 2012-08-24 15:00:16
如果是这样,那就对了,"审批"就是一个用例

♂爪哇岛语 (4277**398) 2012-08-24 15:00:16
专门提供审批服务
潘加宇 (3504847) 2012-08-24 15:00:44
这是真的吗,还是自己想的?真的有一个"审批中心"?

♂爪哇岛语 (4277**398) 2012-08-24 15:00:56
全国到处都有呀。
♂爪哇岛语 (4277**398) 2012-08-24 15:01:00
行政审批中心。
潘加宇 (3504847) 2012-08-24 15:01:06
那就OK了。
潘加宇 (3504847) 2012-08-24 15:02:14
审批是行政审批中心的用例
然后,你在这个用例下面画很多张各种审批场景的业务序列图
把你要研究的系统放进去,寻找改进点
从改进后的业务序列图,映射出你要研究的系统的用例图
潘加宇 (3504847) 2012-08-24 15:02:42
具体做法,参见软件方法3-4章,我已经写到这个部分了

♂爪哇岛语 (4277**398) 2012-08-24 15:03:51
另外,现在我有一个OA系统
♂爪哇岛语 (4277**398) 2012-08-24 15:03:55
就是上次说的。
♂爪哇岛语 (4277**398) 2012-08-24 15:04:26
它有一个用例疑似审批。
♂爪哇岛语 (4277**398) 2012-08-24 15:04:36
就是请假呀什么的审批。
♂爪哇岛语 (4277**398) 2012-08-24 15:04:54
我也可以这样看待吗?
潘加宇 (3504847) 2012-08-24 15:06:12
不知道,你把图画出来
你在这个用例下面画很多张各种审批场景的业务序列图
把你要研究的系统放进去,寻找改进点
从改进后的业务序列图,映射出你要研究的系统的用例图
潘加宇 (3504847) 2012-08-24 15:07:17


♂爪哇岛语 (4277**398) 2012-08-24 15:48:17

♂爪哇岛语 (4277**398) 2012-08-24 15:48:26

♂爪哇岛语 (4277**398) 2012-08-24 15:49:13

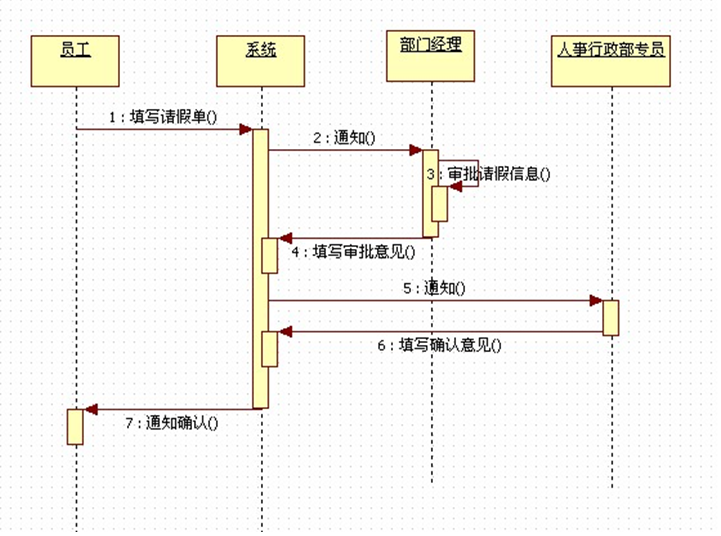

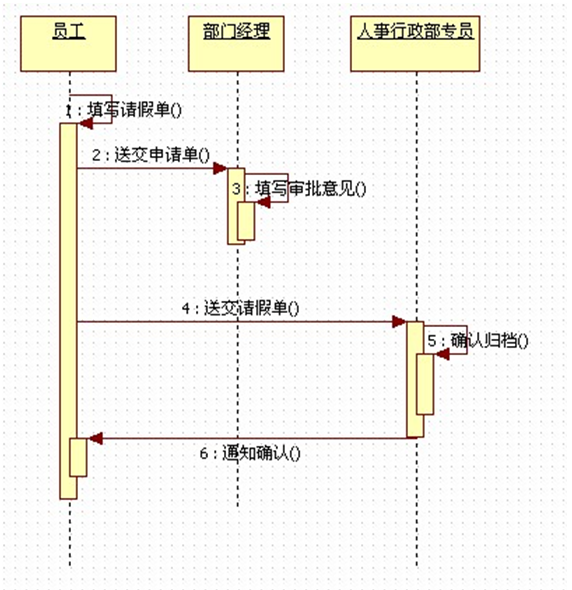

所有的流程基本这样
潘加宇 (3504847) 2012-08-27 15:03:57
你的序列图违反了序列图的基本要点,消息代表A请求B做某事,请看一看《软件方法》第四章中的序列图要点
潘加宇 (3504847) 2012-08-27 15:10:08
例如:员工和部门经理之间的消息应为"审批申请单",把申请单作为参数
