EA如何导出黑白图片,无阴影,无填充色


火星 (16**3041) 2012-09-26 15:40:59
潘老师,各位大侠,请教一下EA如何导出黑白图片,无阴影,无填充色...
潘加宇 (3504847) 2012-09-26 15:41:34
试试Diagram-Save Image可以吗

火星 (16**3041) 2012-09-26 15:43:20
好像不行,保存下来的图片都很漂亮啊,不黑白
毛辛荣 (3604***23) 2012-09-26 15:44:20
干嘛要黑白?
潘加宇 (3504847) 2012-09-26 15:44:29
你自己在Tools-Option里面把图的默认颜色设成黑白

毛辛荣 (3604***23) 2012-09-26 15:44:41
填充设成黑白
火星 (16**3041) 2012-09-26 15:45:28
专利公司要求黑白图片
毛辛荣 (3604***23) 2012-09-26 15:46:55

毛辛荣 (3604***23) 2012-09-26 15:47:09

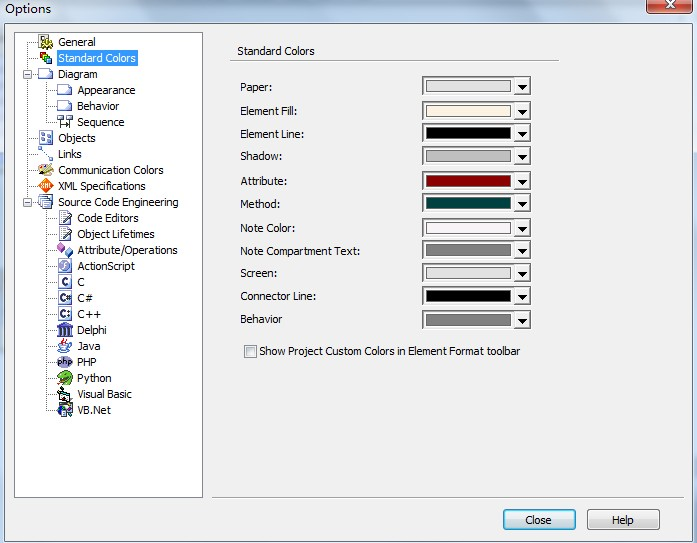

这里全设成 黑灰白 就可以
火星 (16**3041) 2012-09-26 15:49:18
谢谢这位大侠,但还是有填充,是渐变色
潘加宇 (3504847) 2012-09-26 15:52:18
你在Word里面调也可以啊
潘加宇 (3504847) 2012-09-26 15:52:40
Word里面,设置图片格式
潘加宇 (3504847) 2012-09-26 15:52:53
重新把颜色设成黑白

毛辛荣 (3604***23) 2012-09-26 15:53:11

毛辛荣 (3604***23) 2012-09-26 15:53:16
这样的效果也不行?
潘加宇 (3504847) 2012-09-26 15:53:47

潘加宇 (3504847) 2012-09-26 15:53:53
估计这个才行

毛辛荣 (3604***23) 2012-09-26 15:54:26
灰色都不给用 呵呵
毛辛荣 (3604***23) 2012-09-26 15:54:38
图标就没办法了
火星 (16**3041) 2012-09-26 15:55:28
要潘老师这样的
潘加宇 (3504847) 2012-09-26 15:55:54
Word里面,设置图片格式 重新把颜色设成黑白

火星 (16**3041) 2012-09-26 15:56:14
黑白渐变
潘加宇 (3504847) 2012-09-26 15:56:18
图片输出大一点,这样清晰度损失小一点

毛辛荣 (3604***23) 2012-09-26 15:56:57
申请专利 一个图片都不能带颜色?
毛辛荣 (3604***23) 2012-09-26 15:57:02
这么严格?
火星 (16**3041) 2012-09-26 15:57:47
由代理公司帮忙搞的
火星 (16**3041) 2012-09-26 15:58:24
图片必须黑白,不能阴影
火星 (16**3041) 2012-09-26 15:58:46
估计他们Visio用惯了,看着那图就是标准
毛辛荣 (3604***23) 2012-09-26 15:59:34
应用专利?
火星 (16**3041) 2012-09-26 16:00:07
好像是叫方法专利
潘加宇 (3504847) 2012-09-26 16:03:43

潘加宇 (3504847) 2012-09-26 16:03:47

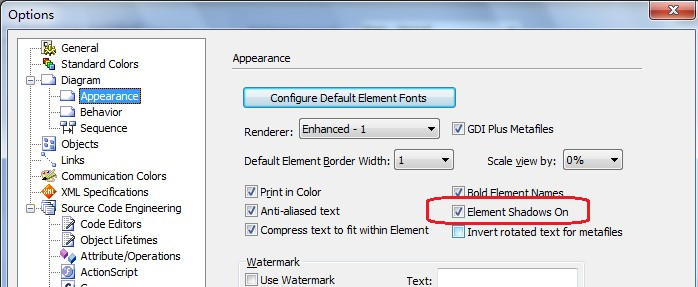

有选项把阴影去掉
潘加宇 (3504847) 2012-09-26 16:04:41
把那个Print in Color也去掉,打印到pdf,应该就OK了

毛辛荣 (3604***23) 2012-09-26 16:05:24
这个好! 这样就黑白了
毛辛荣 (3604***23) 2012-09-26 16:06:47
图标没办法
火星 (16**3041) 2012-09-26 16:07:05
这里有黑白渐变...
潘加宇 (3504847) 2012-09-26 16:08:25

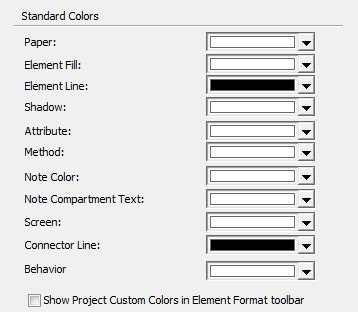

Standard Colors里面还有一个Shadow选项,把它设成白色看看

火星 (16**3041) 2012-09-26 16:08:48

火星 (16**3041) 2012-09-26 16:09:01
只剩黑白二色
火星 (16**3041) 2012-09-26 16:12:24

可以了,用了潘老师的word方法,丑了点,但通过了
谢谢潘老师,毛同学
潘加宇 (3504847) 2012-09-26 16:19:15
图标用错了,如果这个是一个业务序列图,时间是业务实体,这个用的图标却是一个实体类。
如果这是一个分析序列图,时间不可能是一个类(可能有定时器边界类),只可能是一个外部的执行者,应该用执行者图标。
