闫胜寒(56904**80) 10:42:16

闫胜寒(56904**80) 10:42:33
这是我的JAVA C/S考试系统的用例图，请问有没有什么问题
闫胜寒(56904**80) 10:42:51

闫胜寒(56904**80) 10:42:54

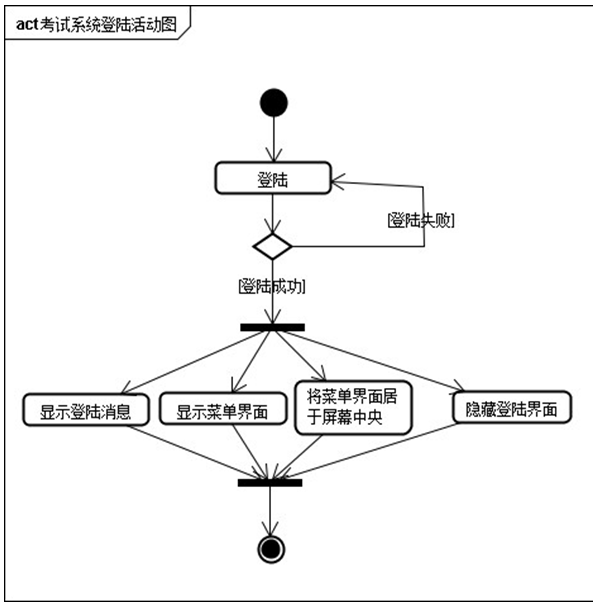

这个是登陆活动图
闫胜寒(56904**80) 10:43:03
画着画着就感到迷茫了
天心一(45**493) 10:43:34
用例里面写"用户"就不对了，太模糊了
天心一(45**493) 10:44:12
你可以写"考生"，"老师"，"阅卷人"之类的
闫胜寒(56904**80) 10:44:21
嗯
UML菜鸟(122486**22) 10:44:43
用例太细了，用时序表示更好点
闫胜寒(56904**80) 10:44:48

天心一(45**493) 10:44:56
答题 合成一个吧
天心一(45**493) 10:45:18
查看剩余时间 个人觉得不算一个用例，一个 要求 而已

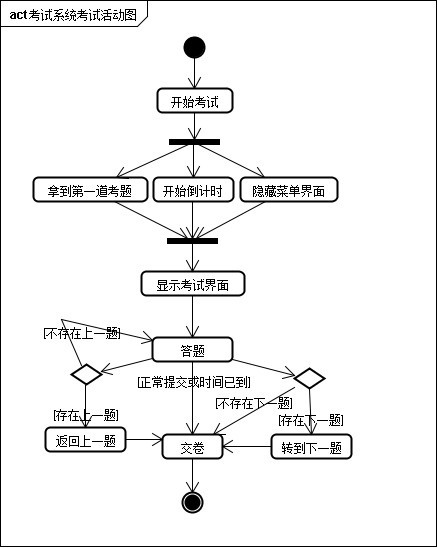

天心一(45**493) 10:47:03
隐藏菜单界面 算活动么？
闫胜寒(56904**80) 10:47:02

闫胜寒(56904**80) 10:48:22
那什么样的才算活动？
闫胜寒(56904**80) 10:49:25

天心一(45**493) 10:49:46
答题 --> 交卷， 选择题目
天心一(45**493) 10:50:37
界面上的东西我觉得都不需要单独成为一个活动吧
闫胜寒(56904**80) 10:50:48
哦，好的，谢谢
闫胜寒(56904**80) 10:52:11

闫胜寒(56904**80) 10:52:14

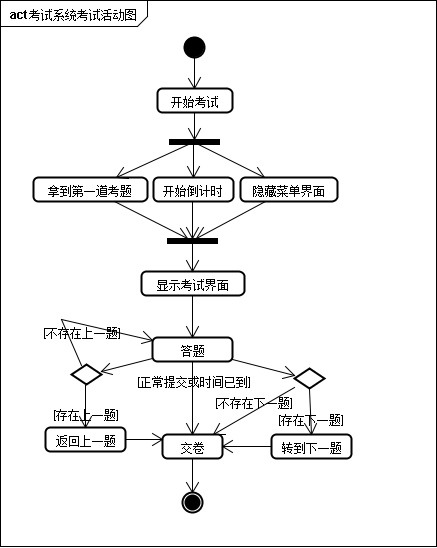

这样行么？
MAJOR(1226***27) 10:52:25
感觉好细
天心一(45**493) 10:54:12

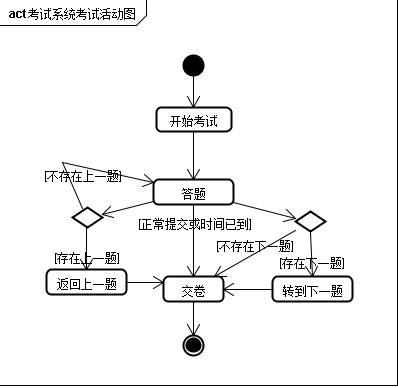

好多了。 开始考试 和前面那个 伪活动（开始） 是重复的
天心一(45**493) 10:55:11
答题 应该就是答题吧，上一题、下一题、跳转到某一题 是答题的一些子活动
闫胜寒(56904**80) 10:55:28
嗯
天心一(45**493) 10:56:07
开始 ---> 答题 ----> 交卷 ----> 结束
----- 题目跳转
闫胜寒(56904**80) 10:56:42

天心一(45**493) 10:57:31
开始 --> 选题 --> 答题 --> 交卷 --> 结束
^ |
|-------|
感觉这样更好些
闫胜寒(56904**80) 10:58:45
那子活动的话，就要用另外的活动图来表示了吧？
天心一(45**493) 11:00:09
分开好一些吧，容易模块化封装
闫胜寒(56904**80) 11:00:29
嗯，好的，非常感谢大侠的指点
潘加宇(3504847) 22:38:28
登录不是单独的用例，最多是被"考试"、"看分数"包含的子用例。最右边的几个也不是用例，把它们的步骤展开，写在用例规约中。
潘加宇(3504847) 22:51:44

这个可以看作考试用例的场景，但责任没有描述清楚，考生做什么，系统做什么。例如，答题不是简单一步了事，而是1. 考生提交解答 2 系统保存考生针对本题的解答 3 系统验证还有下一题 4系统取下一题内容 5 系统显示题目。可以写成文本，如果用活动图，加上泳道
潘加宇(3504847) 23:02:43

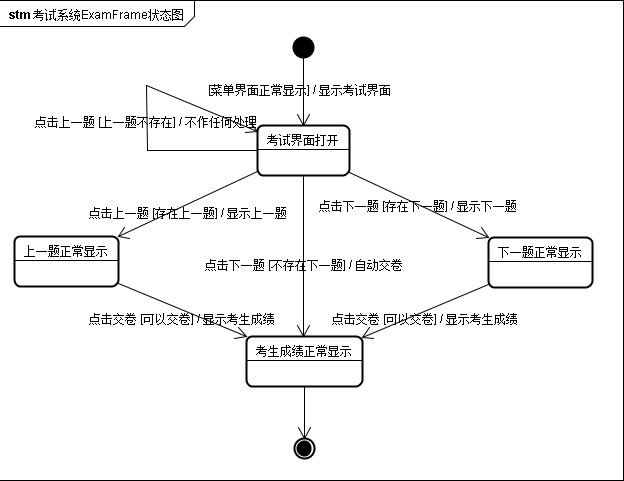

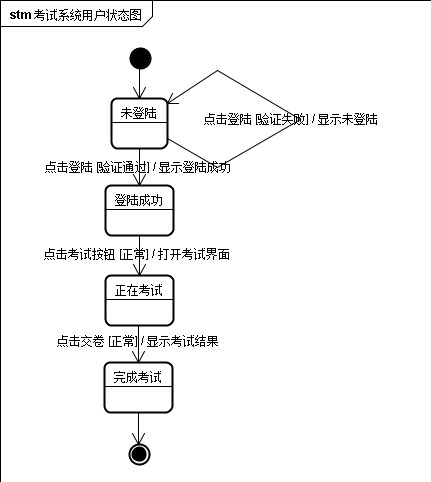

状态图画得都不对。状态应该类似于"待开始""答题中""已交卷"。没有说处在"上一题"状态的。另，状态机是类的状态机。
